DFMA服务

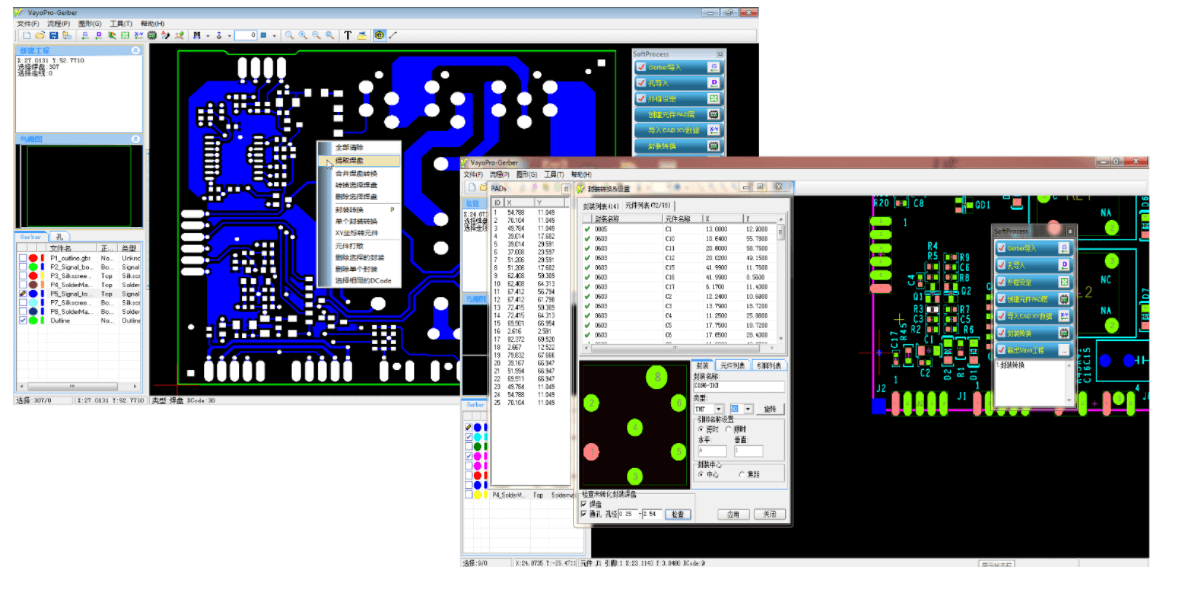

我们的DFMA工具可快速、持续地识别所有 PCB 设计问题及分析PCB板的可制造性,并且我们还拥有一支由高素质设计师和工程师组成的经验丰富的DFM分析团队,在PCBA板生产前,会对客户Gerber文件进行DFM检查,确保制造过程中的品质,提供专业DFM报告,可以帮助您改进所有有问题的PCB设计。

免费打样申请>
23小时打样,贴片不排单! 在线计价

我们的DFMA服务能力

  • 丰富的检查规则
  • 检查参数1
  • 检查参数2

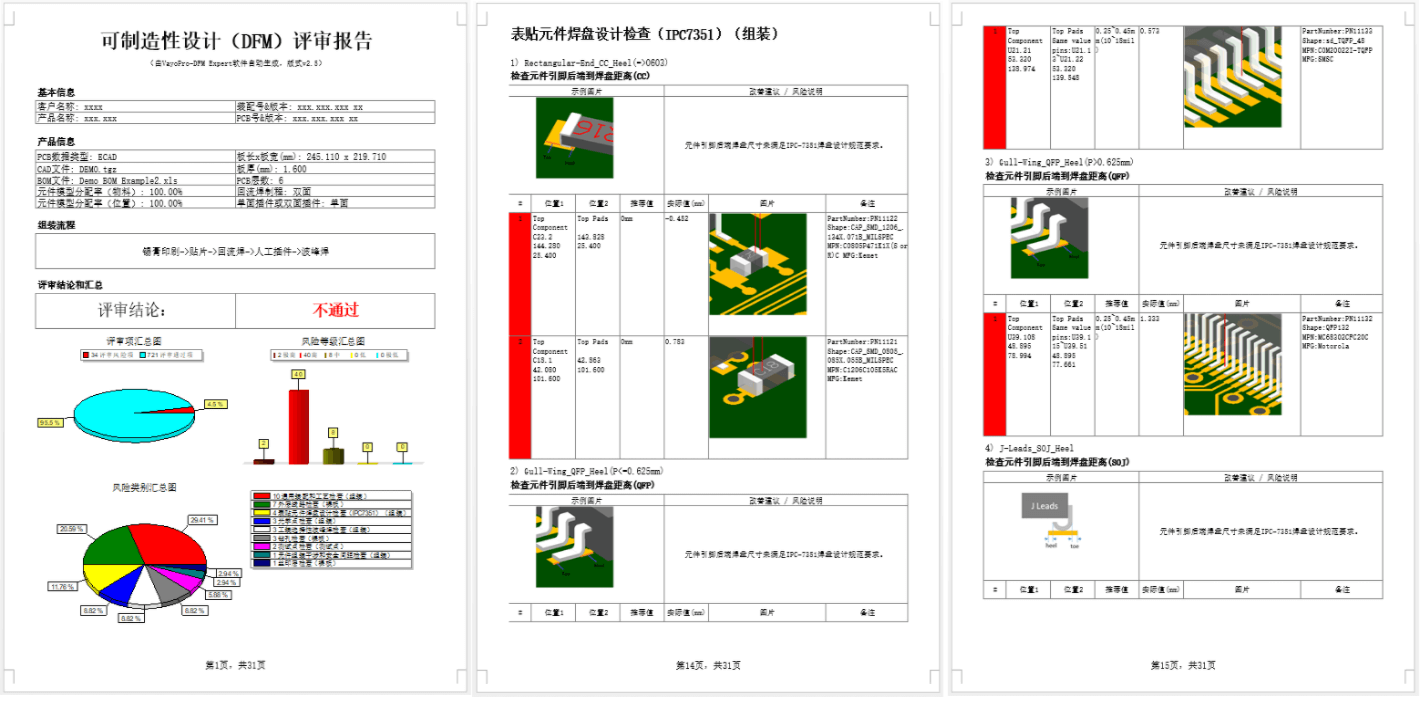

  • PCB可制造性分析报告

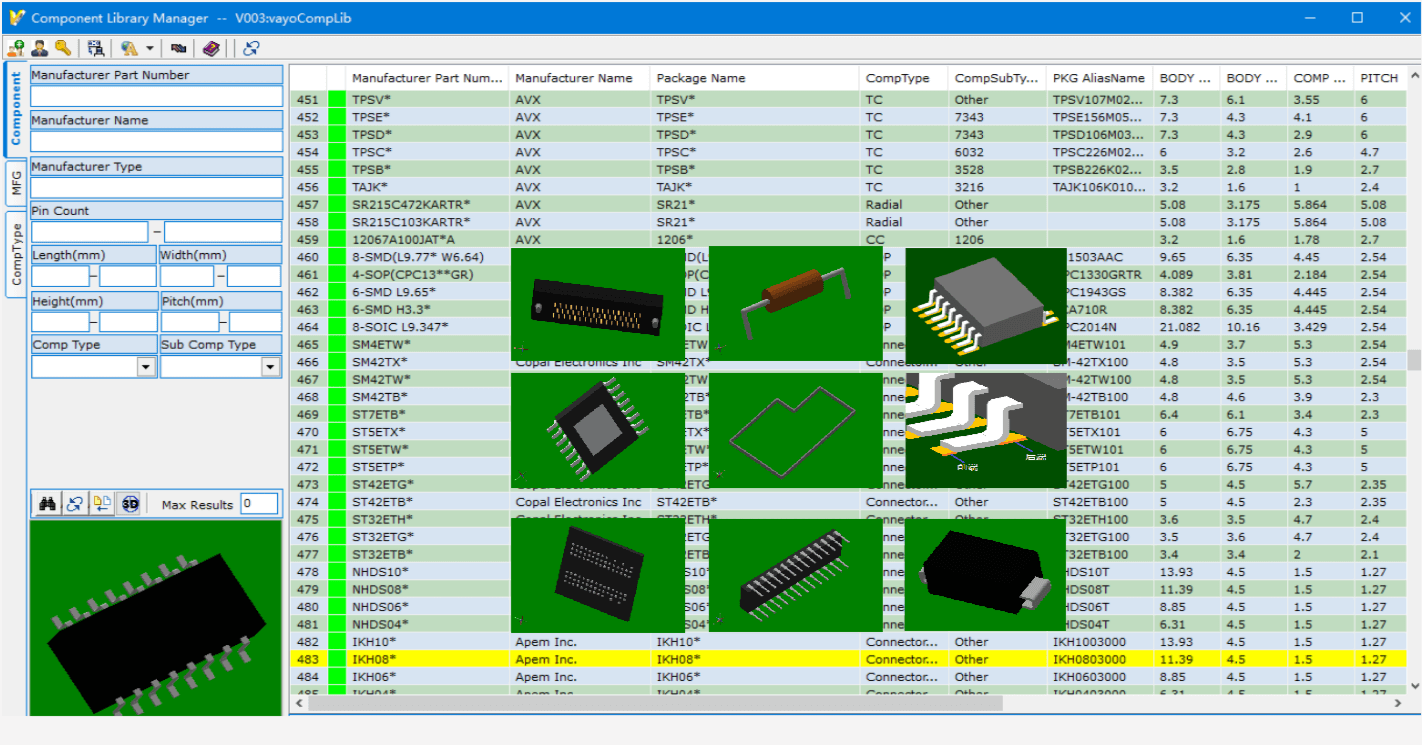

DFM 提供1500条以上可制造性分析检查规则,这些规则融合了望友十多年的行业经验及IPC的标准规范(IPC-7351, IPC-A-600, IPC-A-610, IPC-TM-650, IPC-2221, IPC 7095 …)同时,DFM 规则管理器提供灵活的修改界面,可进行参数调整、添加/删除检查元器件类型、禁用/启用规则、组合编组等操作。


规格子类器件干涉分析归属
Ass_C2c器件干涉分析归属
Ass_C2c_Matrix器件封装类别矩阵安全距离分析
Ass_Cooling Plate冷板组装分析
Ass_Fiducial光学点分析
Ass_General通用装配和工艺分析
Ass_LandPattern(IPC7351)表面贴装元件焊盘设计规范分析
Ass_LandPattern(THI)通孔器件焊盘设计规范分析
Ass_Reflow回流工艺规范分析
Ass_Rework维修工艺规范分析
Ass_Routing分板加工工艺规范分析
Ass_SolderPaste上析焊盘分析

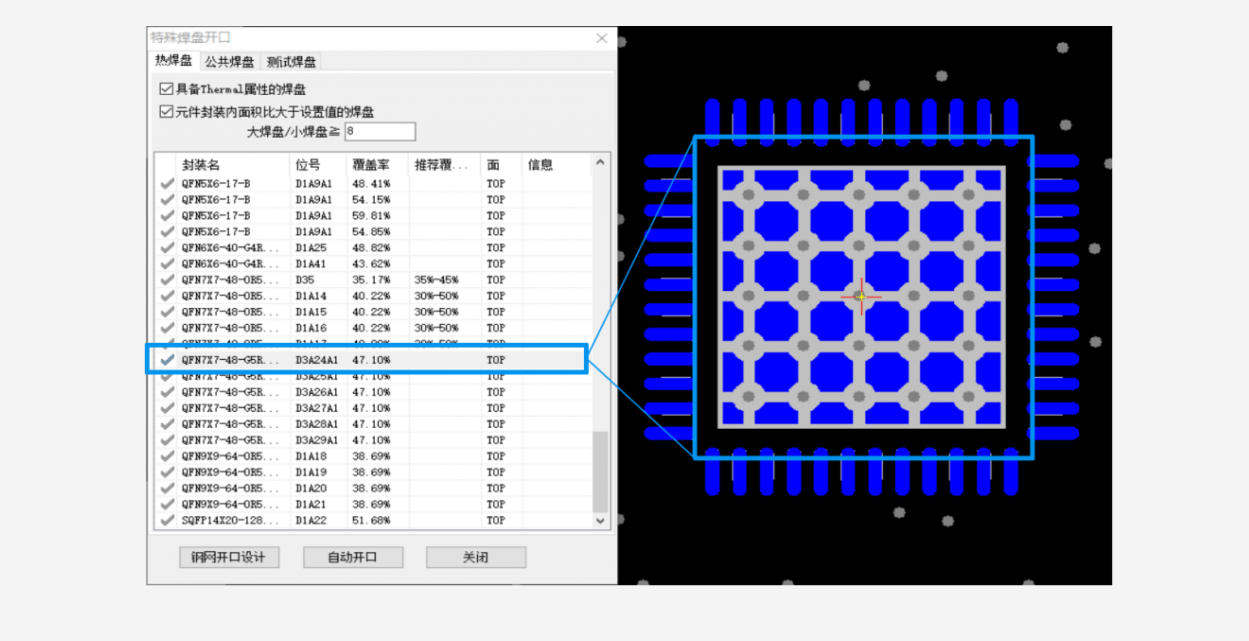

Ass_StencilPaste钢网开口工艺规范分析
Ass_Thermal热焊盘规范分析
Ass_Wave波峰焊工艺规范分析
Ass_WaveSelective工装选择性波峰焊工艺规范分析


规格子类规格子类说明归属
Fab_BackDrill背钻分析归属
Fab_Drill钻孔分析
Fab_Embedded埋器件分析
Fab_LaserDrill激光钻孔分析
Fab_Profile成型分析
Fab_Signal(inner)内部线路分析
Fab_Signal(outer)外部线路分析
Fab_Signal(P&G)电源和接地分析
Fab_Silkscreen丝印分析
Fab_SolderMask阻焊分析
TestPoint测试点分析测试点






持续创新:每年新增约50条规则,定制开发承诺


PCB制造质检能力设备

KFPCBA使用来自我们设施和合作伙伴生态系统的最先进设备提供广泛的质量检测服务。

质量认证

KFPCBA的质量管理体系是为了确保满足客户要求的高效印刷电路板。我们的合作伙伴按照以下标准进行生产,其中包括:
由于使用的材料和先进的技术,我们始终保证最高质量的印刷电路板!

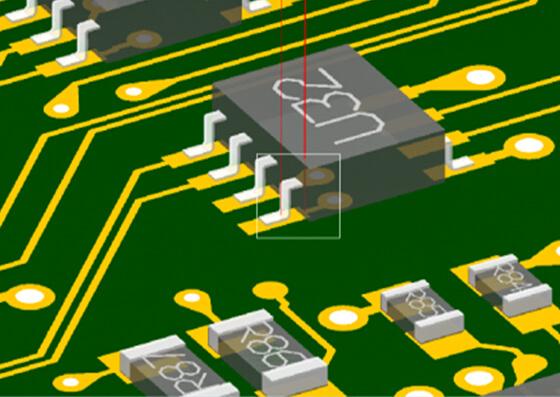

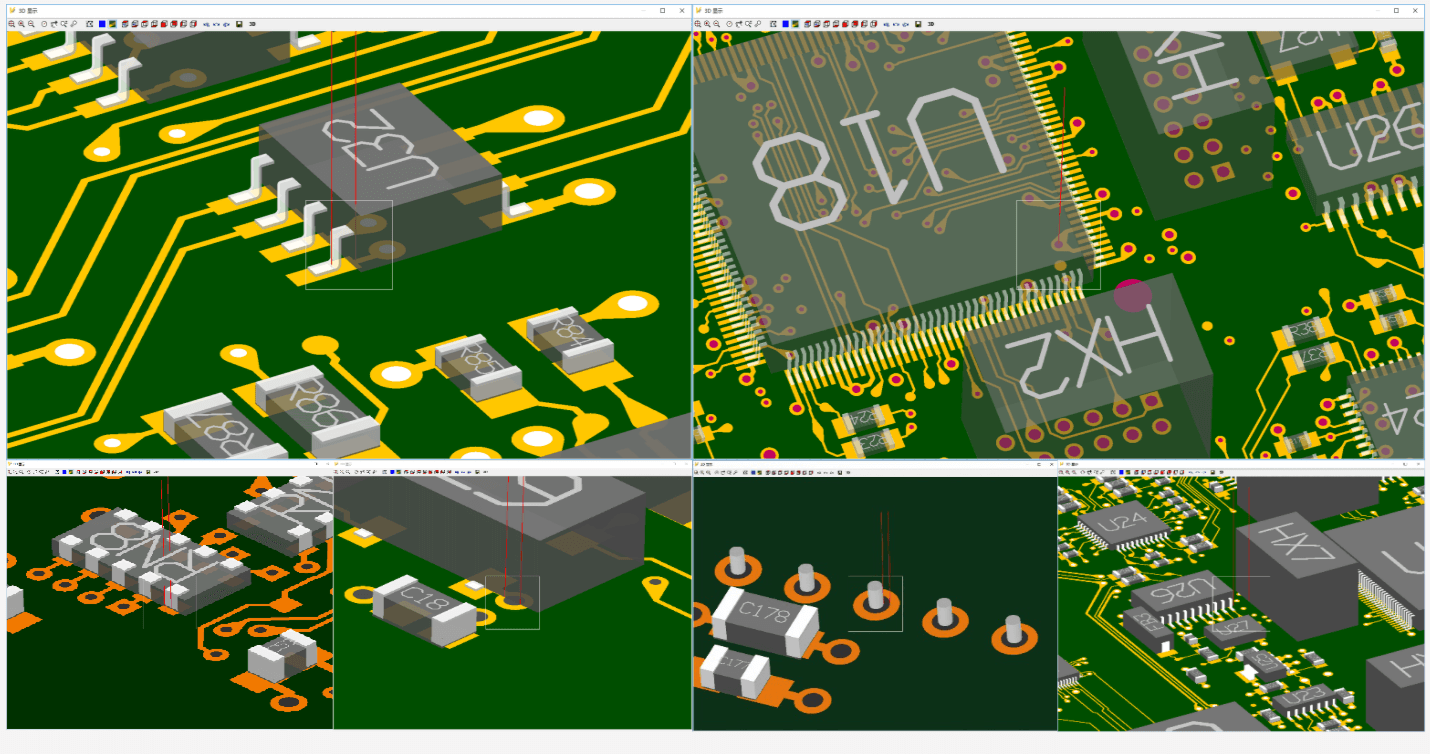

我们的DFMA服务展示

您希望我们为您提供DFMA服务吗

请求报价

DFMA服务常见问题

  • 1PCBA生产过程中DFM的作用分析

    DFM是Design for Manufacturability(可制造性设计)的简称,主要研究产品本身的物理设计与制造系统各部分之间的相互关系,并把它用于产品设计中以便将整个制造系统融合在一起进行总体优化。DFM可以降低产品的开发周期和成本,使之能更顺利地投入生产。

    PCBA DFM就是在PCBA新产品导入生产时,对PCBA加工生产的可靠性和可行性做必要的分析,作为一名PCB设计师,你必须考虑到PCBA生产过程中及成品使用等不同阶段的要求,应该考虑功能性,电路和机械等方面的东西。此外,PCB布局应该尽可能在保证质量时又降低成本,还有DFM部分,这一部分是PCBA生产出错成本最低的地方,你应该考虑以下方面:

    · PCB材料选择;

    · 阻抗;

    · 钻头和垫片;

     表面处理;

    · 铜层与铜均匀分布;

    · 是否实现最好的电气性能;

    · 禁区中没有零件;

    重型部件放置在PCB支架或边缘附近,等等。


  • 2什么是印刷电路板的DFM?

    产品的可制造性设计简称DFM。它是研究产品本身的物理设计与制造系统各部分之间的相互关系的一些设计行为规则,将其用于产品设计中以便将整个制造系统融合在一起进行总体优化的学科。

    众所周知,设计阶段决定了产品70%-80%的制造成本,同样,许多质量特性也是在设计时就固定下来了,因此在设计过程中充分考虑制造因素是非常重要的。

    良好的DFM是产品制造商降低制造缺陷,简化制造过程,缩短制造周期,降低制造成本,优化质量控制,增强产品市场竞争力,提高产品的可靠性和耐用性等的重要环节。它可以使企业以最少的投入取得最好的效益,达到事半功倍的效果。

    SMT贴片加工电路板产品最重要的就是产品的可靠性。可靠性是SMT贴片加工生产的基础。可靠性是电路板产品的重要指标。过去,可靠性被忽视。汽车行驶时,电路板导线相互传递,增加热能。如果产品不考虑安全,电路板在运行过程中出现故障导致车祸,那么问题就来了。电路板的可靠性设置重要吗?

    答案是肯定的,可靠性设计的目的是以最少的成本达到所需的可靠性。

    可靠性是电子产品的重要指标。产品可靠性不仅影响SMT贴片加工生产企业的未来,而且直接影响产品的价值。尤其是对于军用通信设备,具有特殊的意义。

    印刷电路板的可靠性设计非常复杂,可靠性设计的内容很多,如热设计、漂移设计、抗干扰设计、保护电路设计(抗振设计、三防设计)、SMT工艺设计、安全设计、人机系统设计、可靠性评审与价值分析、可靠性实验与可靠性评估等。

    因此,对于高端电子产品来说,为了安全和产品价值,SMT线路板厂商需要对线路板进行可靠性设计。

    以上就是什么是印刷电路板的DFM的介绍,希望可以帮助到大家,同时想要了解更多印刷电路板资讯知识,可关注快发智造的更新。


  • 3快发智造DFM工具的优势是什么?

    l  支持解析Allegro、Altium、Protel、PADS、OBD、Gerber等格式;

    l  自动分析设计隐患,排除生产难点、设计缺陷、警示影响价格因素;

    l  在线价格评估,可以很方便的了解成本动态;

    l  随身视图,随时随地与朋友、同事一同查看文件;

    l  23项+的制造分析,分数越高设计越规范;

    l  分析详细清单,优化调整有方向有依据。


  • 4快发智造DFM的应用场景有?

    l  问题定位 – 方便定位和查看隐患详情位置

    l  优化建议 – 针对问题及影响价格因素项目提出合理的优化方案

    l  器件搜索 – 快速精准定位元器件位置,多层PCB板品质更可靠

    l  自动叠层 – 自动匹配符合生产的叠层,多层PCB板品质更可靠

    l  阻抗神器 – 结合各种生产因素,自动计算或反算阻抗

    l  BOM分析 – 检查元件各项参数是否正确,替代Excel复杂操作


  • 5快发智造DFM怎么收费?

    快发智造DFM”的初心是希望给PCB行业带来革命性的变革,旨在帮助工程师规范设计,提前发现、修正设计隐患,以缩短研发周期、提高品质、节约成本,推动电子行业快速、稳健发展。

    目前,快发智造DFM针对老客户的PCB Layout设计工程师可永久免费使用。
