罗杰斯混压印刷电路板(PCB)制造

  • 多层板 (MLB) 结构的理想选择
  • FR-4 等工艺的制造成本更低
  • 专为性能敏感的大容量应用而设计
  • 具有竞争力的价格,23小时快速打样

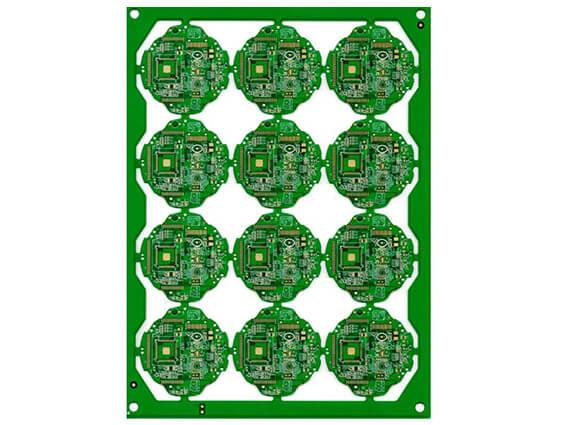

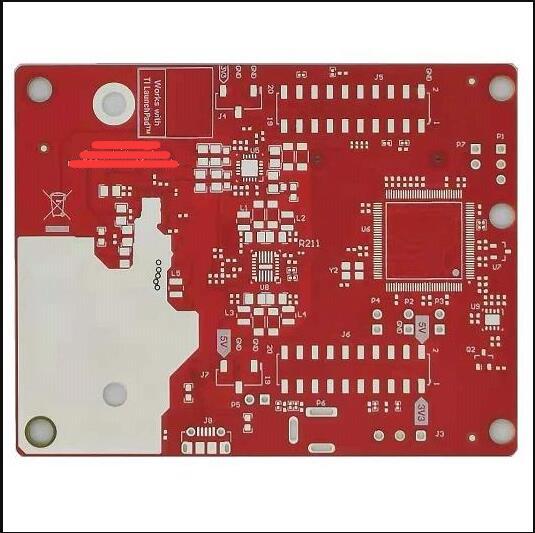

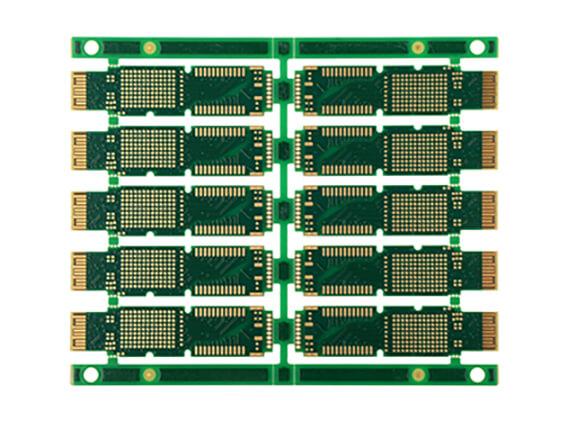

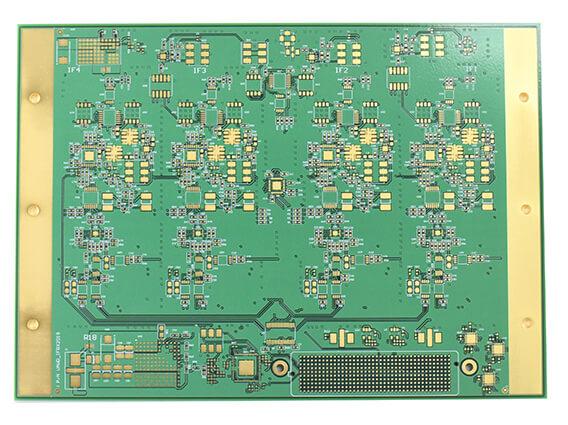

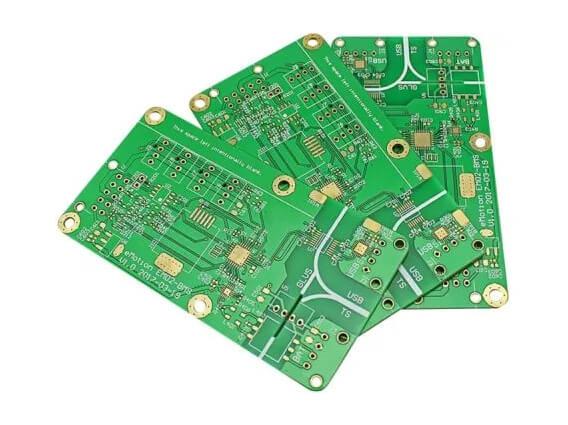

罗杰斯混压印刷电路板(PCB)制造商

RO4350B 高频电路板材料的开发可提供与编织 PTFE 玻璃基板相当的高频性能,从而简化了环氧树脂/玻璃层压板的制造。 RO4350 是一种热固性材料,填充碳氢化合物/玻璃增强陶瓷,具有非常高的玻璃化转变温度(TG> 280°C)。与基于 PTFE 的微波材料不同,不需要特殊处理或通孔。因此,RO4350 材料电路的加工和组装 成本 与环氧树脂/玻璃层压板相媲美。

随着电子通讯技术的高速发展,为了实现信号高速、高频传送,通讯设备中越来越多的使用,高频电路板其所采用的介质材料具优良的电性能,良好的化学稳定性,主要表现在哪几个方面呢?具有特性阻抗(Zo)的高精度控制;具有优异的耐热性(Tg)、加工成型性和适应性;具有信号传输损失小,传输延迟时间短,信号传输失真小的特性;具有优秀的介电特性,主要指低介电常数Dk和低介质损耗因数Df,并且介电特性(Dk,Df)在频率、湿度、温度的环境变化下仍能保持它的稳定。


基于以上特性,高频板广泛应用于航天航空、无线天线、基站接收天线、功率放大器、元器件(分流器、合流器、过滤器)、雷达系统、导航系统等通讯设备中。


通常高频混压电路板的叠构设计会比高频纯压电路板优惠很多,高频混压电路板是基于成本节约、提高弯曲强度、电磁干扰控制中的一个或多个因素,须采用压合过程中树脂流动性较低的高频半固化片及介质表面较为光滑的FR4基板,在此种情况下,对于产品在压合过程中粘结性控制存在较大的风险。


实验表明通过选择FR4材料、PCB板边球形流胶阻流块设计、压合缓压材料的使用、压合参数控制等关键技术的运用,实现了高频混压电路板材料间的粘结性良好,高频电路板经测试可靠性无异常。
