PCBA加工过程中,SMT贴片如何检测品质不良

发布日期:2022-11-04 16:25:26 浏览次数:2361

一站式PCBA智造厂家今天为大家讲讲PCBA加工如何检测不良?AOI检查PCBA加工不良的条件。电子行业的PCBA加工制造商和供应商依靠机器视觉AOI设备解决方案来解决最困难的制造和包装挑战,同时满足严格的安全和质量要求。视觉传感器,视觉系统和图像读取器可以满足电子材料,半导体,组件,集成电路(IC)封装和电子成品设备中最困难的应用需求。





凭借卓越的视觉技术和坚实的硬件支持,机器视觉AOI设备可以消除缺陷,验证装配,跟踪和收集整个生产周期中的信息,从而帮助用户最大程度地提高质量,良率和可追溯性。

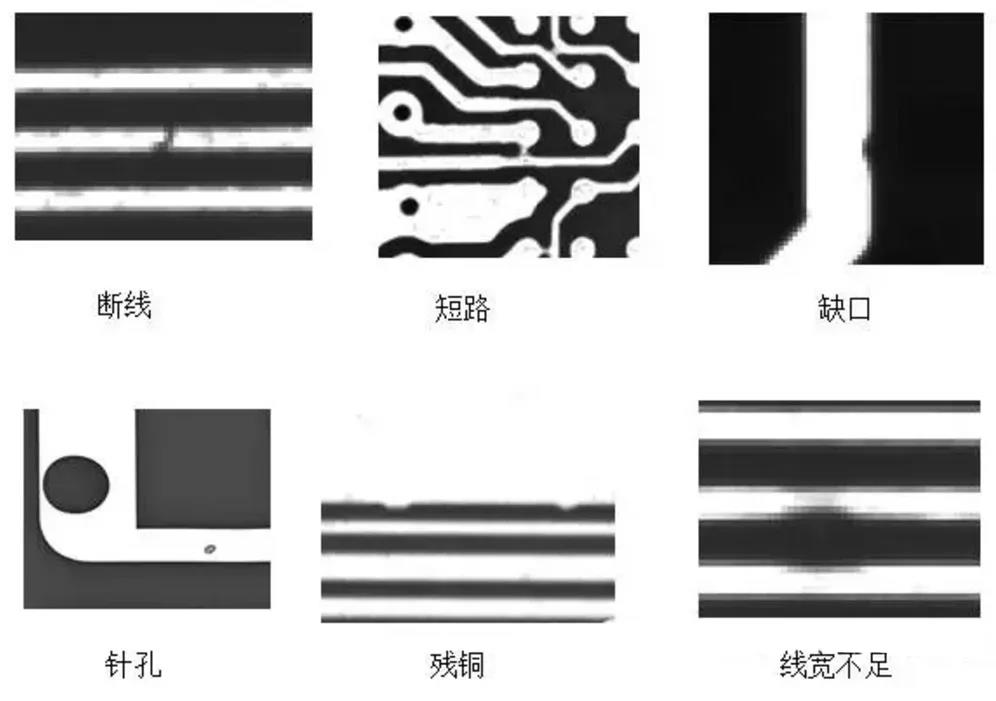

PCB加工通常包括切割,印刷,图形转印,衬里蚀刻,AOI检查,冲压,黑色,层压,射击,钻孔,去毛刺,化学镀铜,印版,刷板,光学成像,曝光,成像,图形,电镀后,外部蚀刻,AOI检查,摩擦板,电阻焊接特性,锡,外观,点测试,最终检查,OSP涂层,包装等十个步骤的过程。为了保证PCB的稳定性,对PCB表面缺陷的检测需要较高的检测精度和可靠的照明效果。

PCBA AOI检测

  根据PCBA加工项目的测试要求,光源应满足以下条件:

  1.光源的亮度足以应付相机极短的曝光时间。

  2.光源的照明方向足够,从每个位置获得的照明是均匀的,摄像机收集的被测物体的表面是均匀的,细节清晰,对比度高,没有亮点或眩光。

  3.光源侧设计有用于固定安装孔位置的螺钉。

  4.光源具有高效的散热装置,可以为每天24小时工作的光源提供良好的散热效果。可以确保光源的亮度在一年之内在很小的范围内衰减,在此期间无需频繁调整亮度。

  5.光源控制器为恒流控制器,可确保恒流输出,恒流精度高达1%,光源亮度稳定。

  关于PCBA加工如何检测不良?AOI检查PCBA加工不良的条件的知识点,想要了解更多的,可关注快发智造,如有需要了解更多PCB打样SMT贴片、PCBA加工的相关技术知识,欢迎留言获取!
