电路板设计与开发

如原理图设计、逆向工程(抄板)、PCB样品打样,SMT贴片,DIP插件组装,整机OEM/ODM代工

资源下载

一站式PCBA设计开发

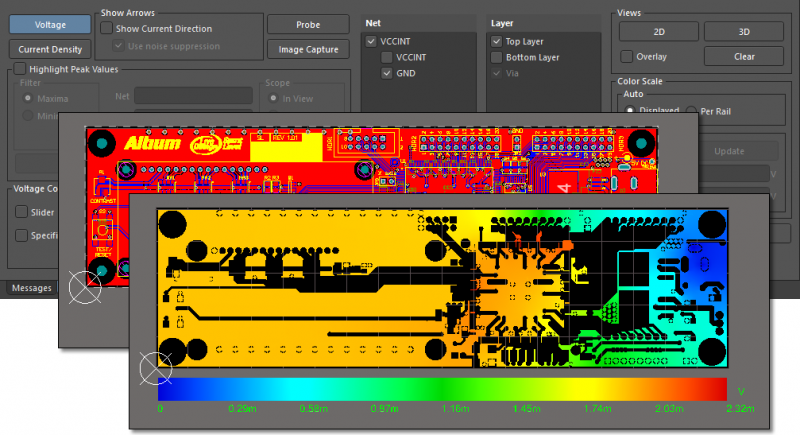

我们为客户提供PCB原理图设计、PCB电路板抄板(逆向工程),PCB layout、PCB制造SMT/DIP组装到测试的一站式电子制造服务,设计工具方面涉及到:Allegro、Pads、Altium等,原理图工具支持:CIS/ORCAD、Protel DXP、Design Capture等。如有需求请添加微信联系我们,并提供产品行业,项目背景,应用场景,技术要求等相关信息将为您进行评估报价。


  • 拥有配套的PCB板厂和贴片厂,确保PCB设计的成本控制。

  • 正确的PCB布局和设计对于印刷电路板的成功至关重要。

  • 超过20年的PCB布局和设计工作经验。

  • 为您的项目提供10多种免费PCB布局和设计软件。

  • 7/24 销售和技术支持。




我们擅长的行业

我们制造过的整机集中在医疗健康、汽车电子、工业控制、智能家居、人工智能、物联网等行业,我们始终坚持“以客户的需求为导向”,致力于为客户提供低成本、一站式、产品性能等最优电子制造解决方案。

我们的PCB设计服务优势

  • 拥有超过平均12年工作经验的PCB设计团队
  • 自有配套的PCB厂及贴片厂,确保PCB设计的DFM可行性
  • 40人的PCB设计团队,与500加企业长期合作
  • 自行开发的工具软件+品质管控体系,确保PCB设计成功
  • 更多PCB设计类型请浏览如下:

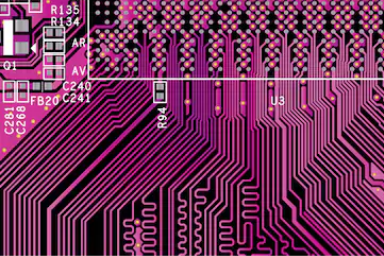

PCB设计能力

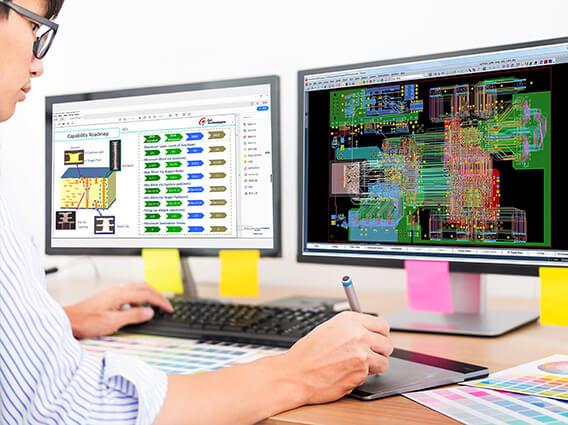

我们拥有40名经验丰富的PCB设计工程师,为我们的全球客户提供高质量多层高速高密度和高精度的PCB设计服务,包括高速背板设计高速 A/D PCB 设计、HDIFPC设计等。

设计能力
Design EXPPin数量交期(工作日)
最大设计pin数6W0-10003-5
最大连接位4W2000-30005-7
最高设计层数40L4000-50008-12
单板最大设计功耗360W6000-700012-15
HDI1+N+1,2+N+2,......X+N+X8000-900015-18
高速差分设计201910Gbps,76cm10000-1300018-20
201214Gbps,100cm14000-1500020-22
201328Gbps,10.6cm最快交期1000pin/6天


资质认证

公司先后通过了ISO9001、IOS13485、IOS14001、IATF16949、UL、高新技术企业认证,同时还是IPC会员,我们具有严格的内部品控体系且产品出货标准都符合行业认证标准,这意味可为您提供从设计到生产加工高品质的一站式PCBA产品。

来自我们的客户评价

提供免费的DFM服务

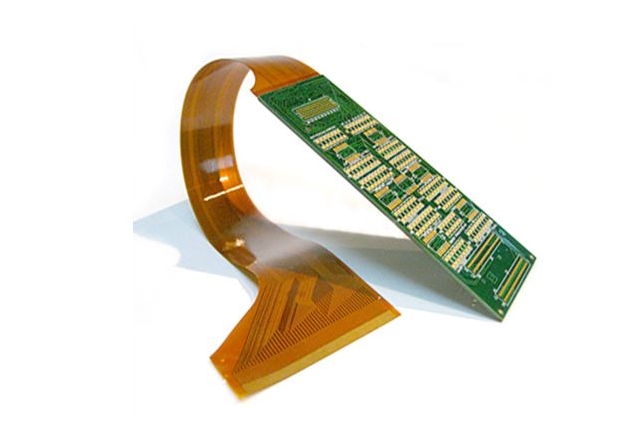

我与快发智造合作的是设计柔性PCB,当初找了几家公司设计出来的产品并不是让我很满意,经过朋友介绍让我了解到快发智造,我把柔性PCB原理图发给工程师,没想到他们很快就帮我设计出来了柔性PCB,而且还通过他们免费的DFM进行了检测,让我有信心找他们继续帮我生产PCB。



让人满意的服务!


在过去合作的6个月中,他们的交付周期都是100%准时,这让我感到非常的满意,在合作期间他们的贴心服务也是让人感动的,我临时接到客户的工控PCB设计需求,为了让我的客户准时的收到产品,我在晚上11点钟的时候把原理图发给了他们的工程师并诉说了我的需求,我完全没想到他们工程师细心的回复我的需求并且答复了一个让我满意的交期,这可能就是我们常说的靠谱吧!
