专业生产四层小批量电路板加工四层线路板打样厂家，快发智造欢迎新老客户来电定制

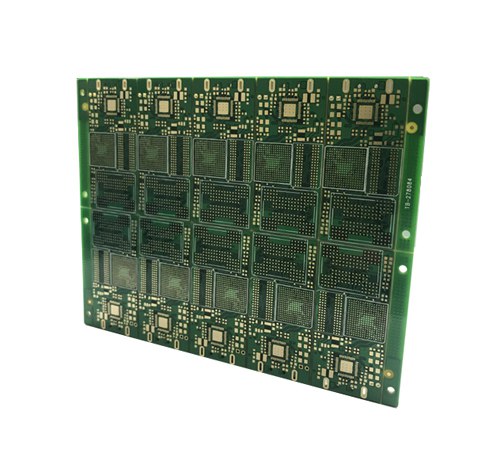

多（四）层简介电路板

多层或多层印刷电路板由两个或多个导电层（铜层）相互堆叠电路板组成。铜层通过树脂层（半固化片）粘合在一起。多重承印物是一种较为复杂的 电路板 打印类型。由于制造多层或多层印刷电路板是由两个或多个导电层（铜层）堆叠在彼此电路板之上。铜层通过树脂层（半固化片）粘合在一起。多重承印物是一种较为复杂的 电路板 打印类型。由于制造过程的复杂性、较低的产量和重做的困难，它们相对昂贵。

集成电路封装密度的增加导致了互连线的高度集中，这就需要使用多个基板。在印制电路的布局中，出现了噪声、杂散电容、串扰等不可预见的设计问题。因此，印刷电路板设计必须着重于保持信号线长度小，避免平行走线等。显然，在单面板，甚至双面板中，这些要求都无法满足，因为到可以实现的有限数量的交叉。在大量互连和交叉需求的情况下，电路板必须将板层扩展到两层以上才能达到满意的性能，于是多层电路板出现了。所以电路板小批量加工，

多层电路板至少有三层导电层，其中两层在外表面，其余层复合在绝缘板内。它们之间的电气连接通常通过 电路板 横截面中的电镀通孔实现。除非另有说明，否则多层印刷电路板与双面板一样，通常是电镀通孔板。

多基板是通过将两层或更多层电路堆叠在一起制造的，它们之间具有可靠的预定义互连。由于钻孔和电镀是在所有层层压在一起之前完成的，因此该技术从一开始就挑战了传统的制造工艺。不同于由传统双面板制成的内部两层，外层由独立的单面板制成。在层压之前，将对内部基板进行钻孔、电镀、图案转移、显影和蚀刻。钻孔的外层是信号层，以在通孔的内边缘形成均匀的铜环的方式进行电镀。
