电路板打样收费标准？打样的13个步骤，你了解吗？

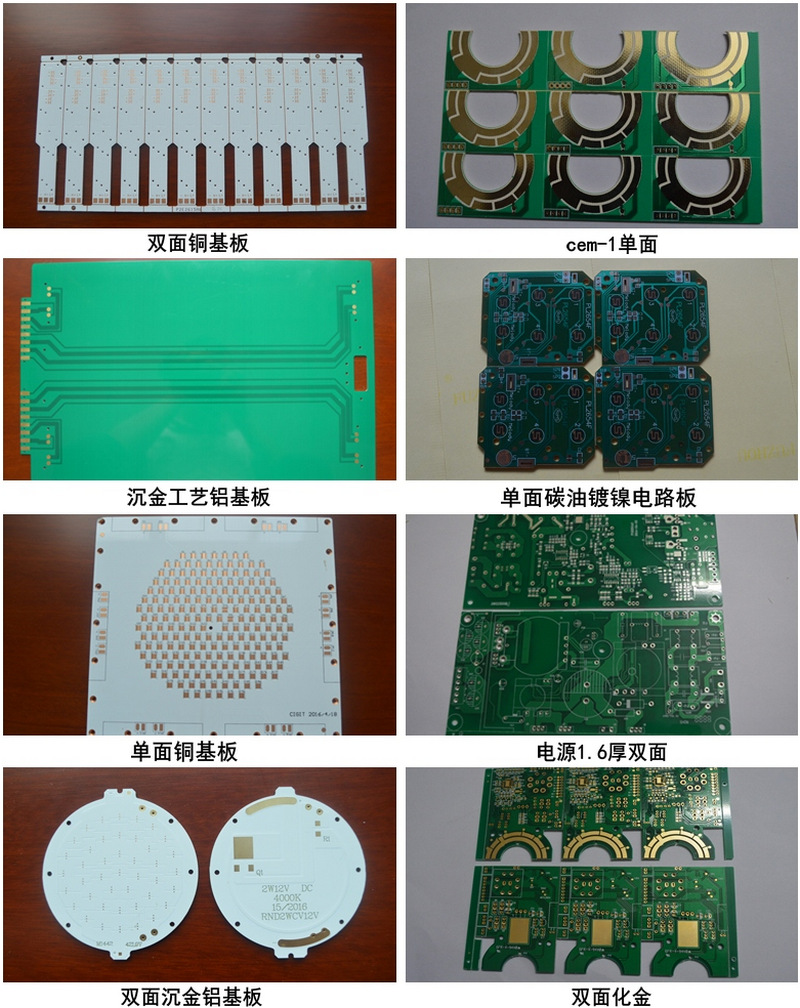

电路板打样打样收费？

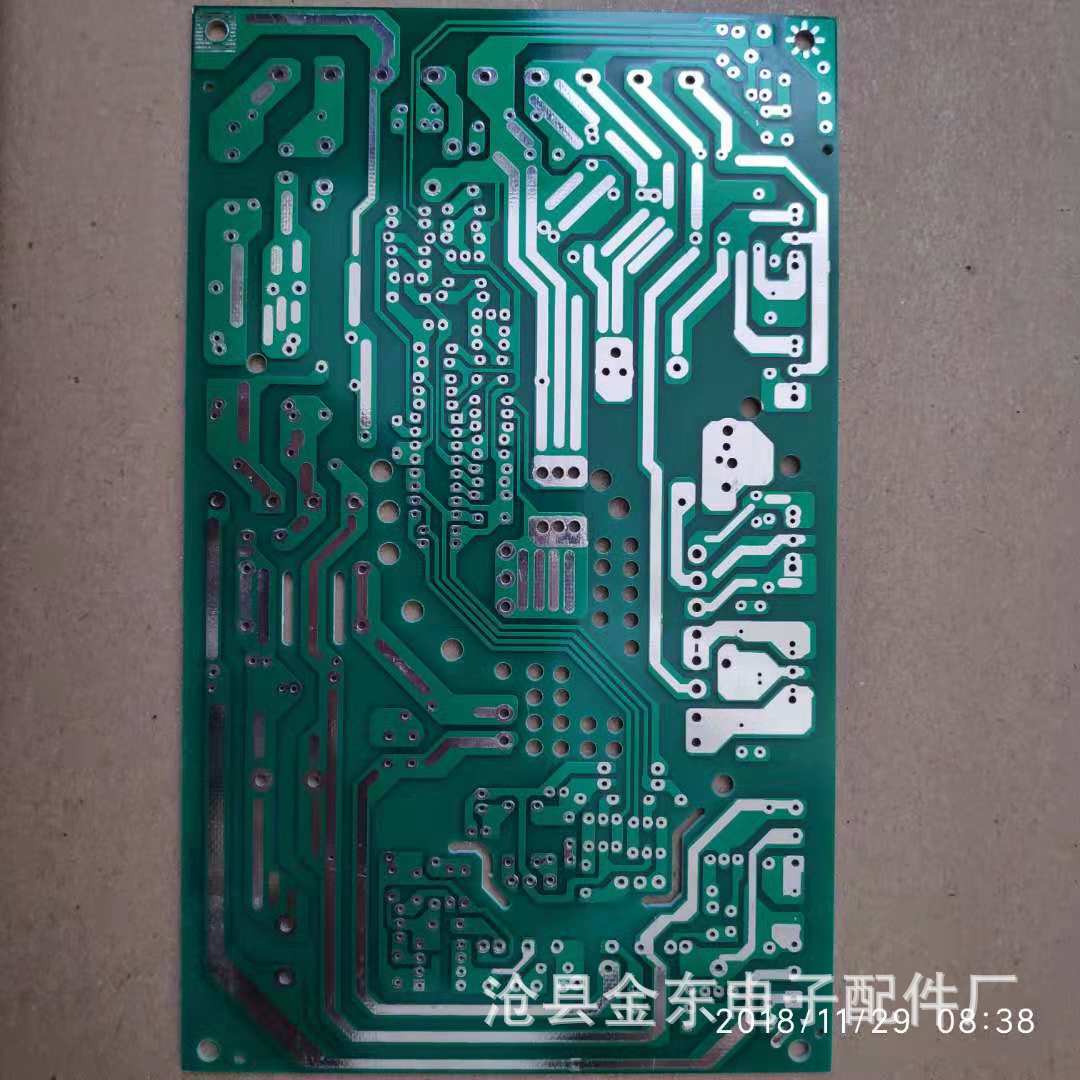

一般电源板只要1-2元。 打样只要2-3元。

pcb打版的流程？

PCB打样打样的13个步骤

首先我们来了解一下什么是PCB打样打样。 打样，顾名思义，就是量产前的小批量试制。 只有打样通过检验标准，才能安心大批量放货。 这种方式在一定程度上规避了生产风险。 PCB作为电子元器件中极为重要的一环， PCB的打样流程是怎样的？

第 1 步：联系工厂。

将所需尺寸、工艺要求、产品数量等相关数据告诉工厂，等待快发智造专业人员提供报价和下单。

第二步：材料切割。

根据客户提供的工程资料，从符合要求的板材上裁剪出小的生产板材。 具体工艺：大板材切割电路板打样pcb，凝固啤酒按MI要求修圆/修边出料。

第三步：钻孔。

在符合要求的板上钻孔电路板打样pcb，并在相应位置钻出所需的孔径。 具体工艺：堆垛上板钻孔、下板检修。

第 4 步：铜沉积

在绝缘孔上化学沉积一层薄铜。 具体工艺：粗磨挂板，自动沉铜线，下板浸1%稀H2SO4加粗铜。

第 5 步：图形传输

将图像从制作胶片转移到硬纸板上。 具体工艺：麻板复合膜的静态对位、曝光、静电检测。

第六步：图案电镀。

在线路图形或孔壁外露的铜皮上电镀所需厚度的铜层和所需厚度的金镍或锡层。 具体工艺：上板除油、二次水洗、微蚀、酸洗、镀铜、酸洗、镀锡、下板水洗。

第七步：撕掉薄膜

用NaOH溶液去除防镀层，露出无线铜层。

第八步：蚀刻

用化学试剂铜去除非电路部分。

绿油

把绿油膜的图案转移到板子上，主要是为了保护电路，防止焊接零件时电路上锡。

第 10 步：着色

在电路板印刷一些字符，以便于识别。 具体工艺：绿油整理、冷却、静调、丝印整理。

镀金手指

插头的手指镀有所需厚度的镍/金层，使其更硬、更耐磨。

第十二步：塑造。

使用模具冲压或数控锣机冲压出客户需要的形状。

第十三步：测试

飞针测试仪检测开路和短路等影响功能的缺陷，这些缺陷通过目视检查不易发现。

PCB打样打样是什么意思？

pcb打样是电路板画好并通过验证后制作样品的作用，所以把图纸寄给电路板加工就叫PCB打样打样。 具体的pcb生产流程如下： 1.印制电路板2.形成内环 3。 Press 4. Drill 5. for via 6. for 7. green . 文字打印。 接触加工 10.整形和切割。 最终检验和包装。
