电路板（PCB）设计工程文件包含哪些？

1、电路板（PCB）设计工程文件是指什么

2、工程设计文件包括哪些内容

3、各个pcb文件怎么打开，用什么软件

4、怎么生成pcb生产制造文件

5、本文总结

1.电路板（PCB）设计工程文件是指什么

电路板（PCB）设计工程文件是指依据PCB原理图来设计PCB形成的设计文件，可用于生产制造。PCB设计是三维布局，在保证电路正常工作后标示组件的位置。当我们谈论PCB设计文件时，我们所谈论的是一个3D模型，其中包括印制电路板和设计文件。

2.工程文件主要包括 4 个方面：

(1).Gerber（发给 PCB 板厂制作 PCB 用的）,Gerber 包括以下几种文件类型：

a. 走线层（Routing/Split Plane）：板子上的走线（Trace）、焊盘(Pad)、铜皮(Copper)以及过孔(Via)等，板子有几层，就有几个相应的文件

b. 绿油开窗层（Solder mask）：就是板子上需要露铜的区域，这个有两层（Top 和 Bottom）

c. 丝印层（Silkscreen）：就是板子上需要标识的信息，比如元件编号（Reference Designator）、极性标志，版本信息、公司 logo 等，这个也有两层（Top 和 Bottom）

d. 钻孔层（NC drill 和 Drill drawing）：板子设计时有几种 Via 类型，就对应几个 NC drill文件，但是只有一个 Drill drawing 文件

(2).钢网文件（发给钢网厂做钢网用的）

很多公司把钢网文件也放在 Gerber 里面，我这里把它单独列出。钢网文件是做钢网用的，钢网是做什么用的呢？钢网是在贴片的时候覆盖在 PCB 上的一个有开孔的钢板，看起来像网状结构，所以叫钢网。在贴片过程中，需要贴片的器件焊盘上需要刷上一层锡膏，钢网的作用就是将要刷锡膏的地方露出来。

钢网文件也两个（Paste mask Top 和 Paste mask Bottom）

(3).坐标档（发给贴片厂做贴片用）

在贴片过程中，贴片机会抓住器件放置到正确的位置上，这是如何做到的呢？这时候需要用到坐标档的文件，该文件包含的信息有：元件型号、中心坐标位置、旋转角度以及该器件编号。有了这些信息，贴片机总能将元件放置到正确的位置。该文件也包含两个（Top SMT和 Bottom SMT）

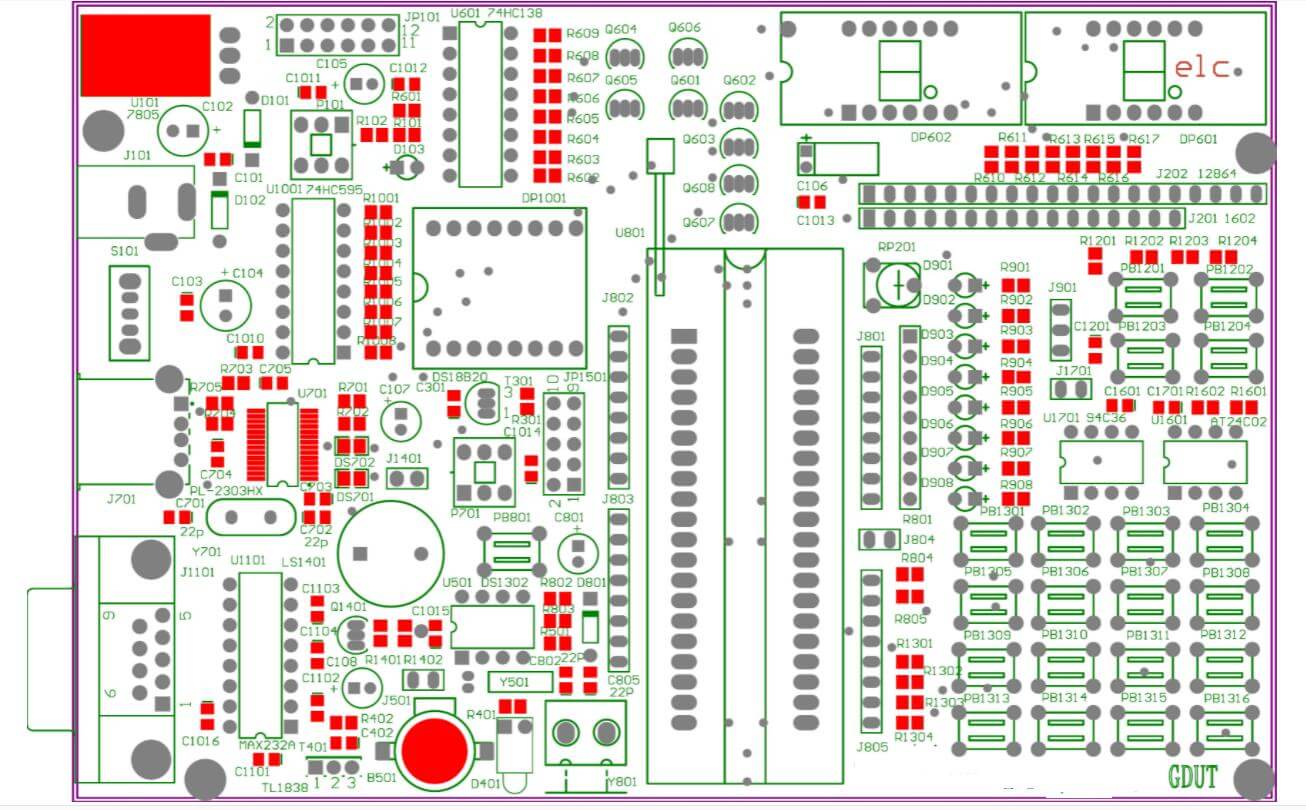

(4).位置图（发给维修人员用）

如果设计的板子比较大，可以将位置图中的信息显示在丝印上，就不用出位置图这个文件。但是如果设计高密度板，器件很密集，根本没办法把所有的信息放置在丝印上，那么我们就需要出一个叫位置图的工程文件。

位置图应该包括的信息有：元器件编号、元器件外框、极性。该文件同样包括两个（Top和 Bottom）

3.各个pcb文件怎么打开，用什么软件？

A、AD软件：可打开后缀名为.PrjPcb、.SchDoc、.PcbDoc的文件，也可以单独打开.SchDoc、.PcbDoc文件；

B、Cadence软件：可打开后缀名为.opj、.brd、.pad的文件；

C、PADS软件：可打开后缀名为.SchDoc、.PcbDoc的文件；

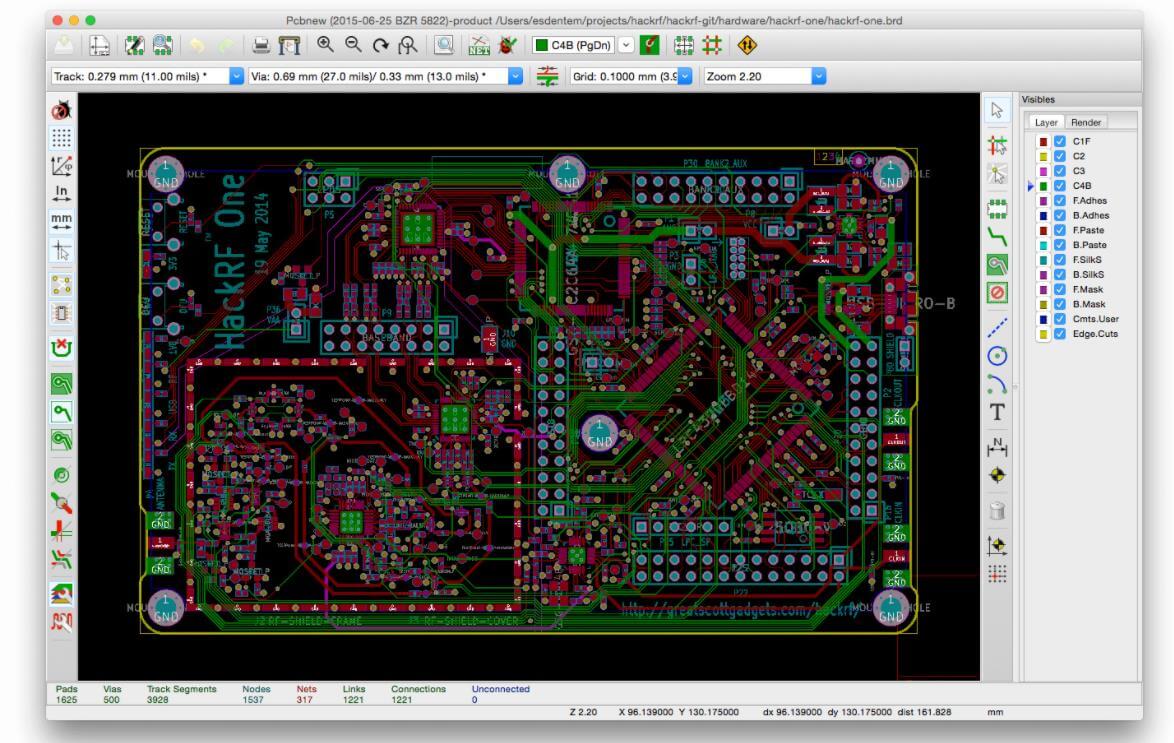

D、KICAD软件：可打开后缀名为.pro、.sch、.kicad_pcb的文件

4.怎么生成pcb生产制造文件？

A、导出GERBER文件，方便PCB板厂生产；

B、导出坐标文件，方便贴片厂生产；

C、导出装配图，方便DIP生产

5.本文总结
