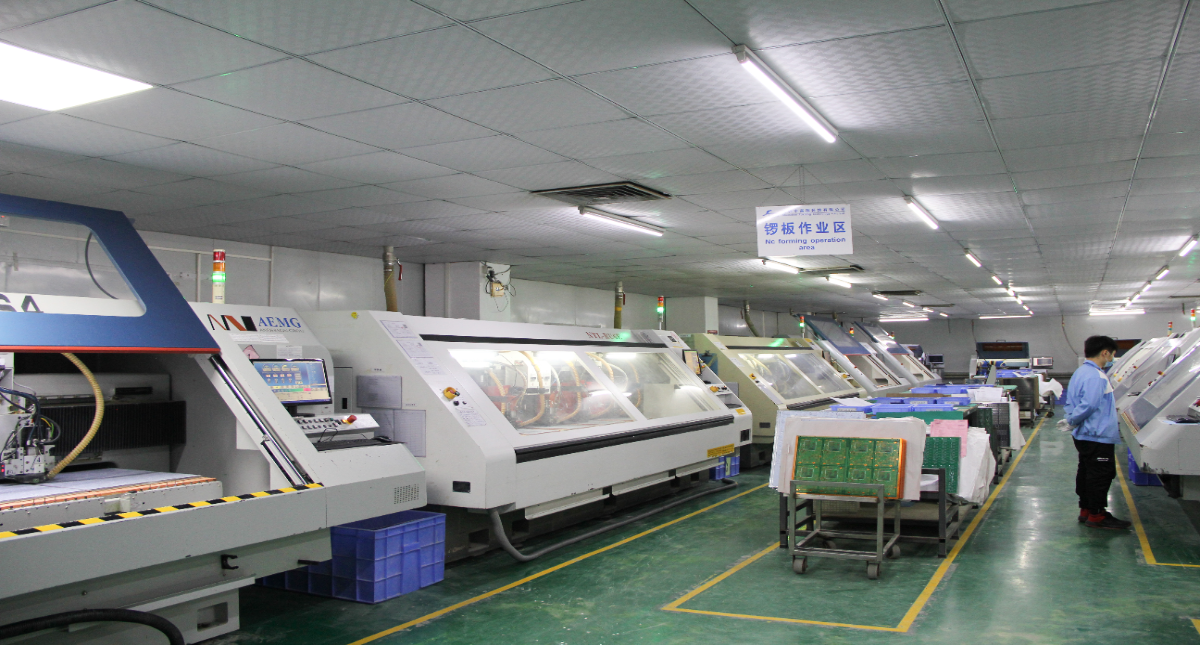

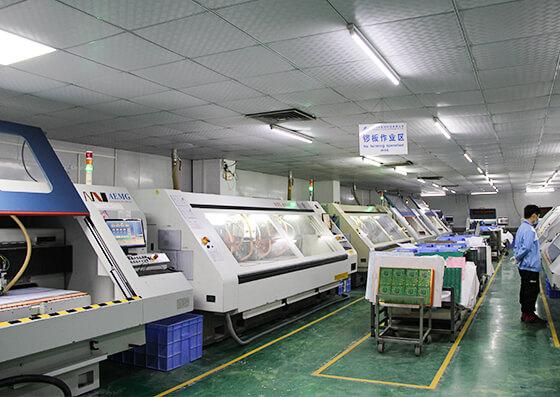

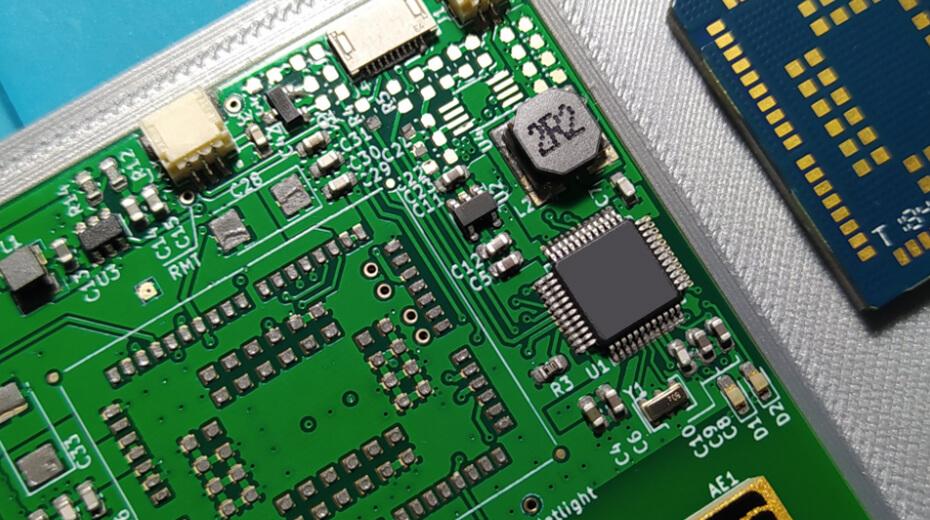

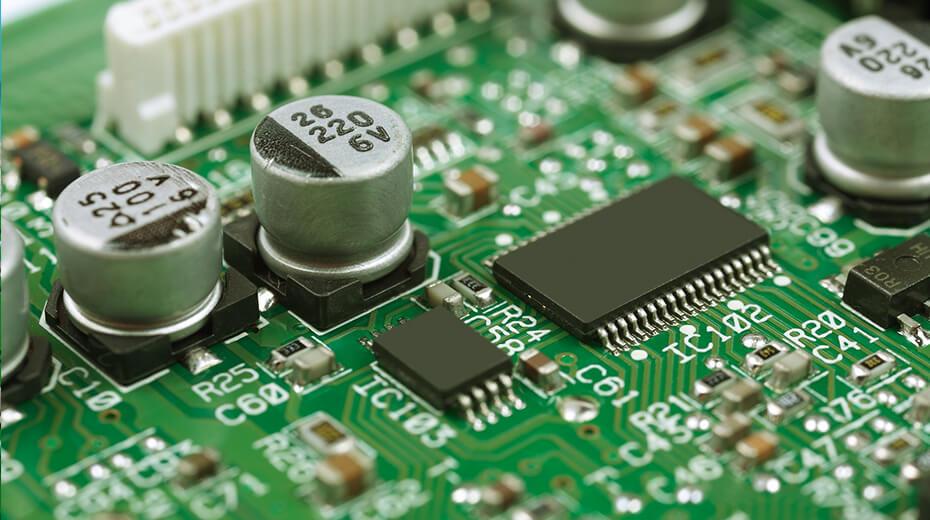

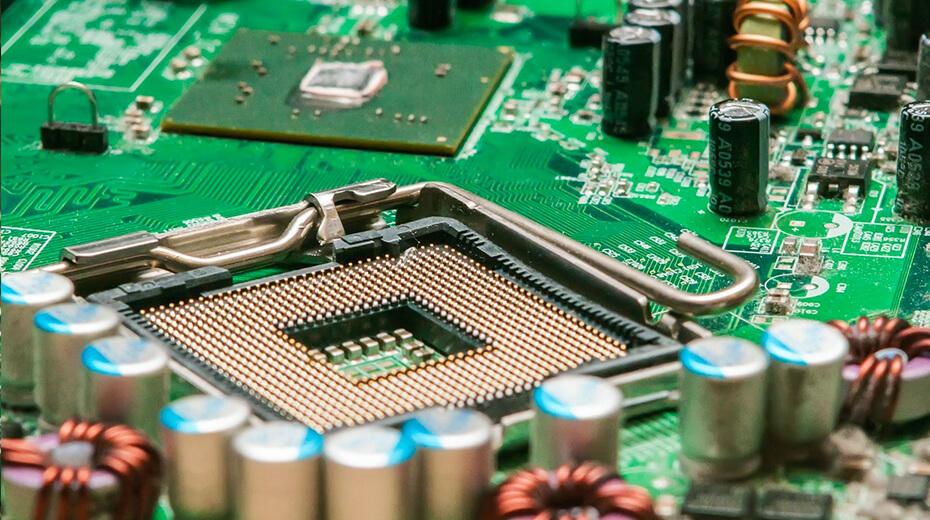

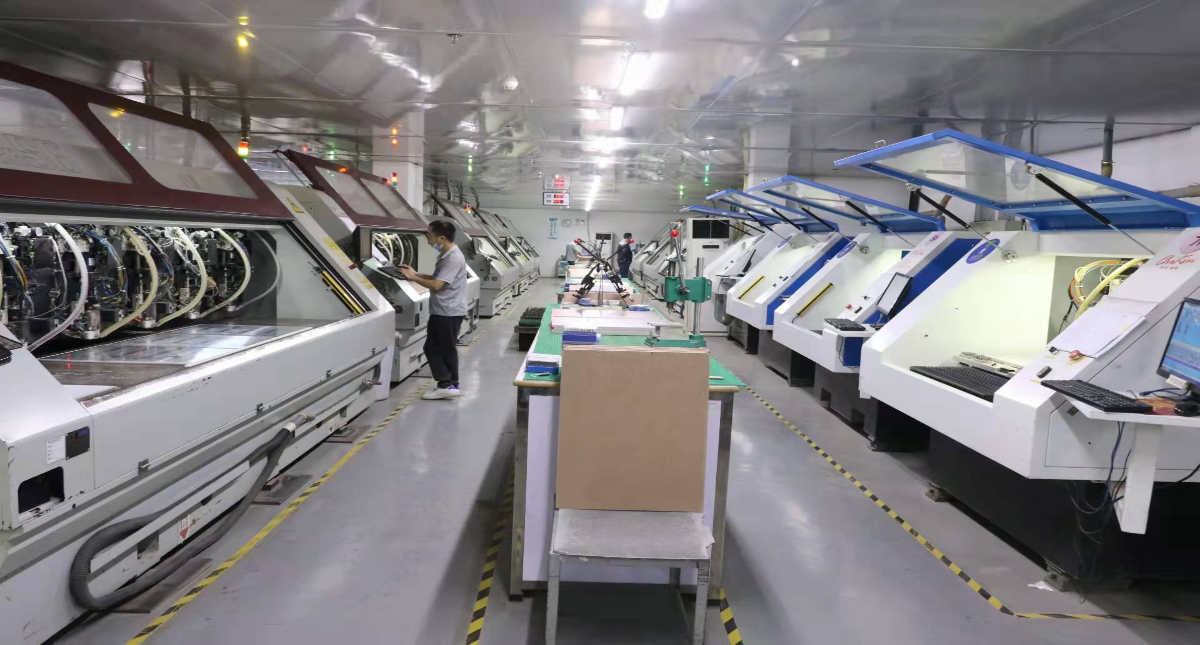

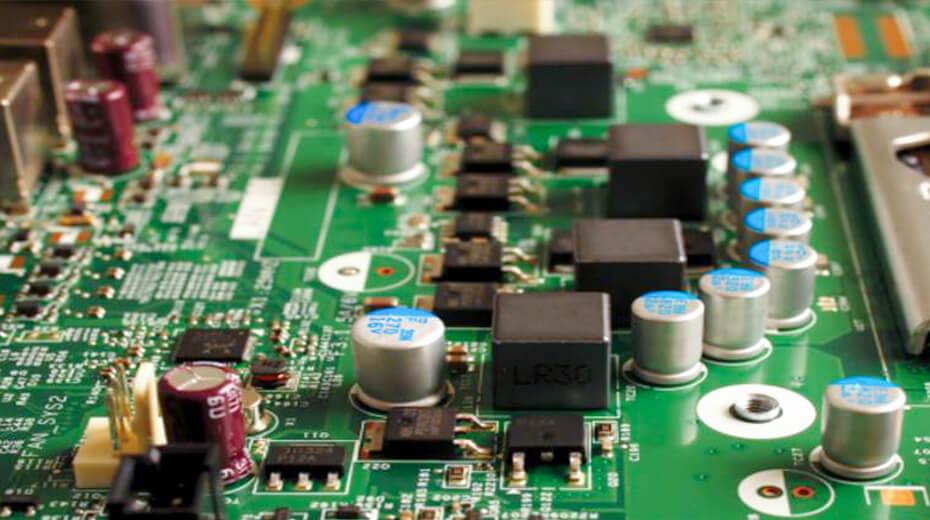

我们制造的PCB产品展示

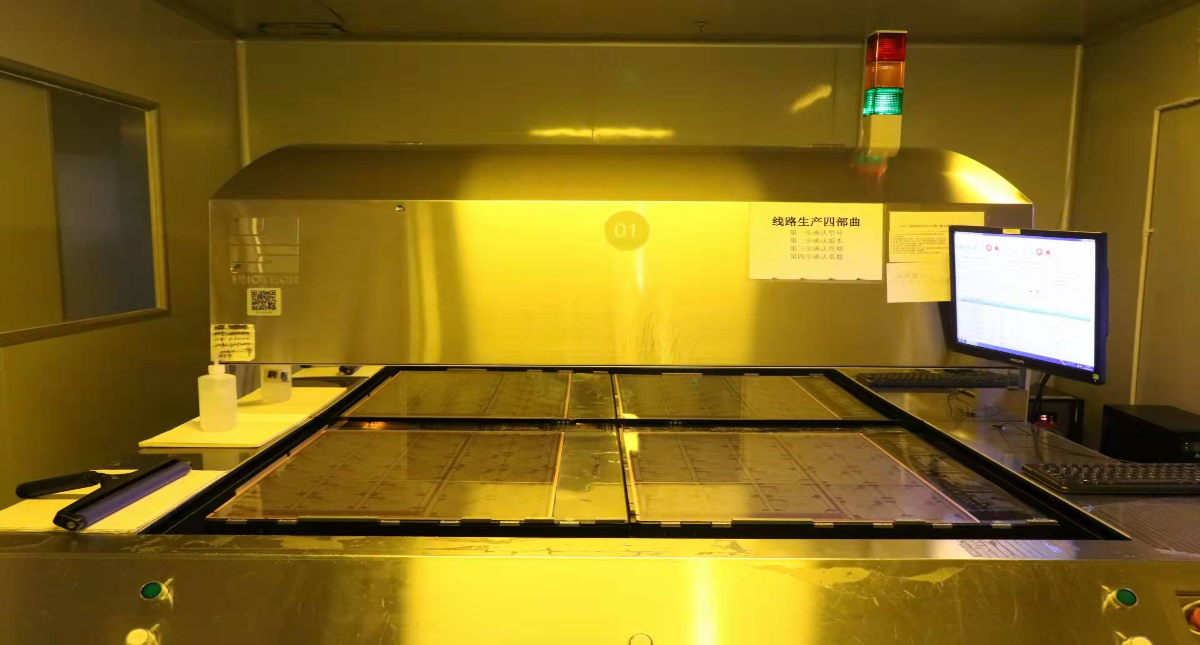

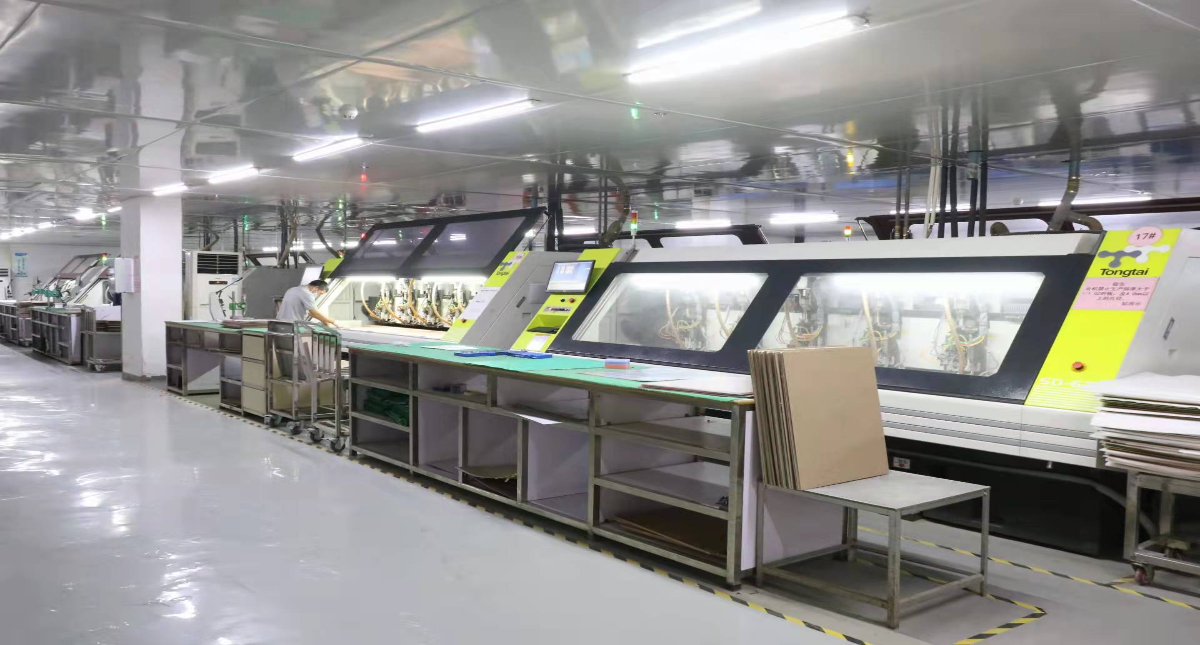

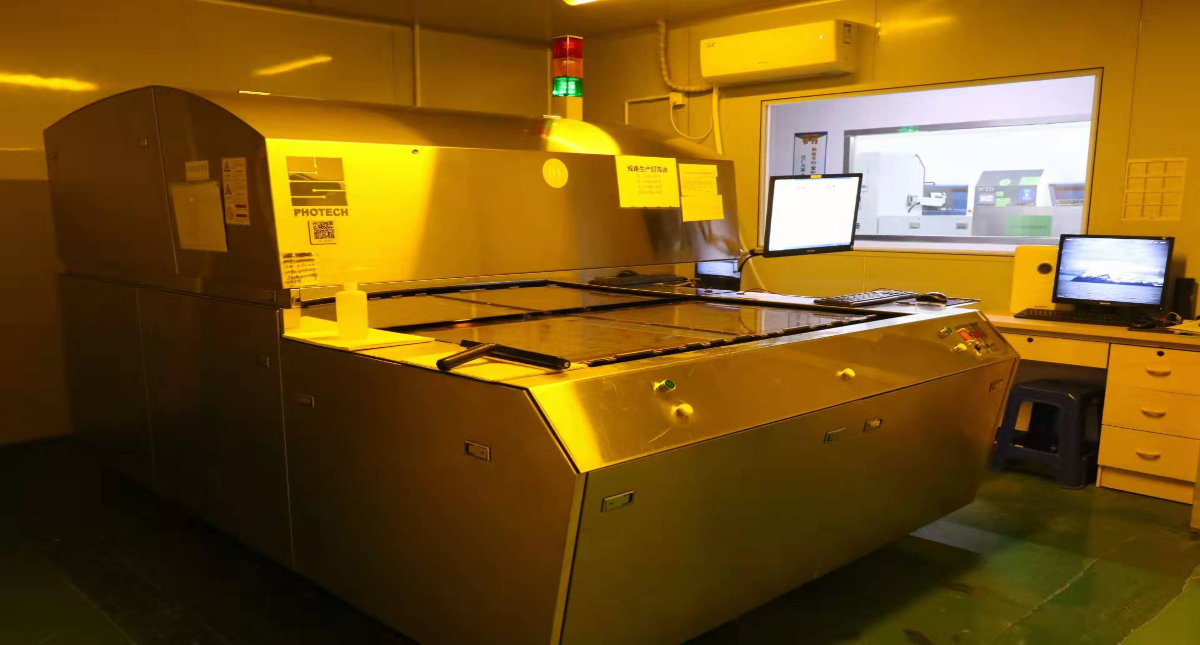

我们的PCB制造能力
- 工艺参数
- 生产周期
| 样板 | 批量 | |
|---|---|---|
| 层数 | 2-68 L | 2-58 L |
| 板厚 | 0.5-17.5mm | 0.6-10mm |
| 最小机械孔径 | 0.1mm | 0.2mm |
| 最小镭射孔径 | 3mil | 4mil |
| HDI类型 | 1+n+1、2+n+2、3+n+3 | 1+n+1、2+n+2 |
| 最小线宽&间距 | 3/3mil | 4/4mil |
| 阻抗控制 | +/-5% | +/-10% |
| 最大铜厚 | 12oz | 6oz |
| 最大板厚孔径比 | 18:1 | 16:1 |
| 最大板子尺寸 | 650mm X 1130mm | 610mm X 1100mm |
| 板材 | FR4/Hi-Tg/Rogers/Halogen Free/ RCC/PTFE/Nelco/混压材料 | |
| 表面处理 | HASL、HASL PB FREE Immersion Gold/Tin/Silver Gold Finger Plating OSP、Immersion Gold + OSP | |
| 特殊加工 | 埋盲孔、台阶槽、金属基板、埋入式电阻、埋入式电容、混压、软硬结合、背钻、台阶金手指等 | |
质量认证
KFPCBA的质量管理体系是为了确保满足客户要求的高效印刷电路板。我们的合作伙伴按照以下标准进行生产，其中包括：
由于使用的材料和先进的技术，我们始终保证最高质量的印刷电路板！
您希望我们为您生产制造PCB吗？
请求报价PCB生产制造常见问题
-
1PCB制作过程中需要注意什么？
答：首先，你需要考虑PCB的材料，比如柔性基板，普通绝缘基板。然后，PCB布局/板布局，板组件，板边。此外，对于精加工表面，沉金电路板或 OSP 等。此外，表面贴装封装，如球栅阵列（BGA）或 QFN 等。有关 PCB 行业 PCB 制造的更多考虑，请联系我们团队。
-
2如果对你们生产的PCB不满意怎么办？
答：如果您对我们的产品遇到任何问题或对我们的产品或服务感到不满意，您可以通过sales@kfpcba.com告诉我们。我们承诺在 24 小时内回复您，并为您提供满意的服务。如果出现缺陷，我们将重新制造您的 PCB，直到我们的PCB产品让您满足为止。
-
3什么是拼板？
答：由不同线路的电路板拼成一张电路板，即为拼版。拼版可以选择完全割开、V割、开槽、邮票孔等方式区分各个不同电路板。
-
4为什么你们PCB制造价格低？
答：我们不断改进我们的设备并开发技术和管理系统，以适应适用于制造极少量 PCB 的机器的灵活设置，而不会影响交货时间、成本和质量。这些因素促使快发智造为您提高高品质且低价的PCB。
-
5什么是常规工艺？
答：常规工艺是指绿油白字，1.6mm厚板，有铅喷锡，铜厚10Z，过孔盖油，线密距0.2mm以上，过孔0.3mm以上。如非常规工艺请提交工艺要求给业务人员进行报价。
-
6你们制造PCB需要多长时间？
答：我们是在收到您的 Gerber 文件和所有其他必要的文件后，我们会对资料进行审核，当所有这些审查和检验完成且符合要求之后，我们将立即开始制造，我们PCB批量生产时间：双面板5-7天，四层板7-9天，详细可咨询客户服务人员。
-
7制造PCB需要提供哪些资料？
答：需要提供Gerber 文件，若还需要焊接器件的话需提供物料清单，详细可咨询客户服务人员。
