(PCB)电路板设计检查规范的详细解析

如今，（PCB）电路板 设计是一个非常复杂的过程，因为多层板上有数千个连接和电气元件。

无论你多么小心或熟练，在使用如此多的组件时，你的设计无疑会出现一些错误。这些错误可能包括错位的别针、错位的签证等。

通常，您会在生产阶段意识到这些错误，迫使您进行需要时间和成本高昂的更正。

幸运的是，您可以尽早采取措施防止此类错误。排在首位的是进行设计规则检查 (DRC)。

PCB上的IC芯片故障

资料来源：维基百科

什么是设计规则检查？

DRC 完整名称设计规则检查是指电路设计人员可以在原理图设计中使用的一组规则。

这些 DRC 确保原理图满足设计人员为电路板设置的所有制造公差和尺寸公差。

在任何生产过程中，无论是小规模还是大规模，设计都必然会发生变化。

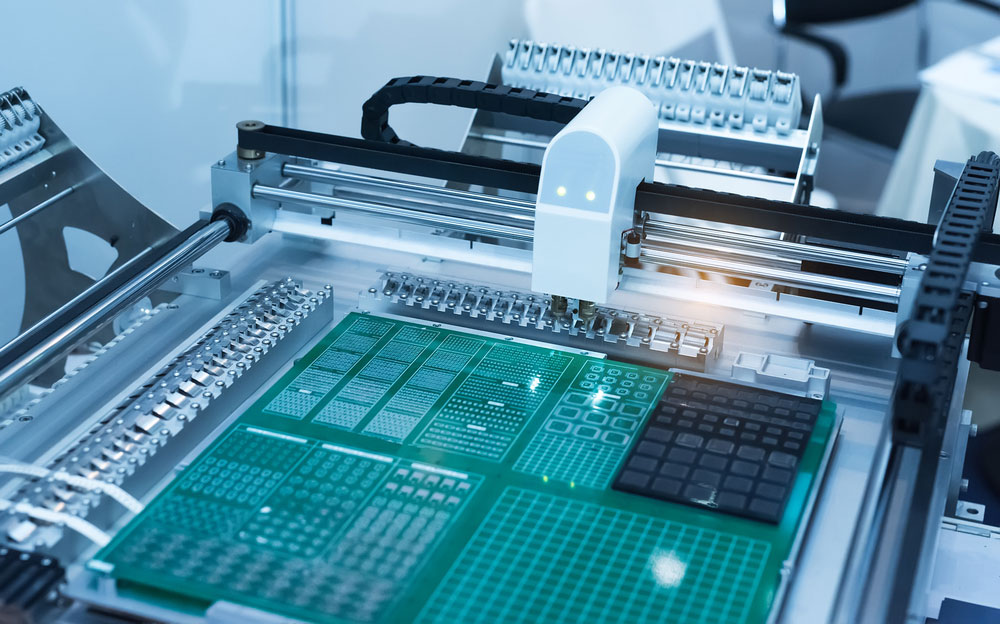

在 CNC 机器上进行 PCB 加工

制造商管理这些变化的能力直接影响其最终产品的质量。

因此，最好通过在设计中提供足够的误差范围来考虑可能发生的变化。这样做会增加您获得功能良好的零件的机会。

设计规则检查使您能够确定您的原理图是否在您考虑的设计余量内。

因此，当其中一个设计裕量违反设计规则时，您的 DRC 将通过在原理图上指示错误来提醒您。

此类错误包括；过孔尺寸不正确或缺少 PIN，组件代号错误等。

设计规则检查：简易 EDA 教程

下面您将了解如何使用 DRC 的步骤。要遵循以下三个步骤：

• 设计规则设置

• 为网络设置规则

• 检查 DRC 错误

让我们仔细看看这些步骤中的每一个。

设计规则设置

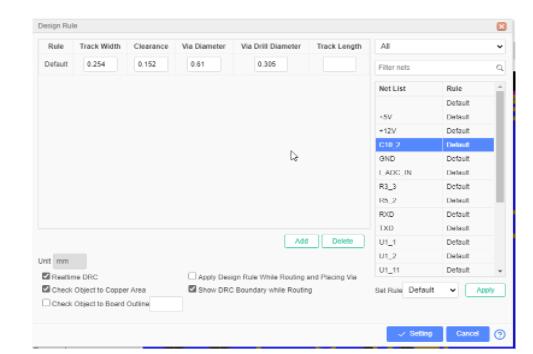

点击工具，然后滚动到设计规则对话框以设置您的设计规则。

打开设计规则对话框后，您必须根据所需的 PCB 规格进行设置。

您可以导航到其他选项部分并更改所有设计规则类型。

例如：

规则

规则框将默认设置。您可以自由添加新规则或重命名它，然后为每个网络设置新参数。

轨道宽度

印刷电路板的走线宽度不应低于设定值。

清除

PCB上具有不同Net的各种物体的间隙不能低于分配值。

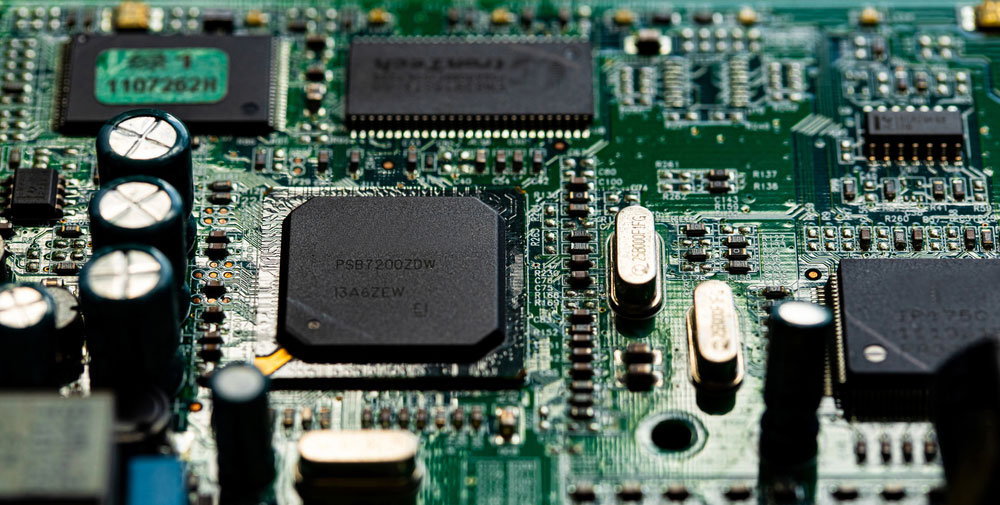

PCB上的电子元件

通孔直径

印刷的PCB 不应低于您设置的值。

通过钻孔直径

通过钻孔直径参考现行规则；因此，印刷电路板通孔直径不能低于设定值。

轨道长度

类似网络中的轨道长度，包括弧长，不应超过您的设定值。请注意，我们包括弧长，因为一旦输入框为空，它可能会不受限制。

实时DRC（设计规则设置）

启用此功能后，DRC 将在路由过程中处于活动状态。因此，当发生错误时，您会注意到画布上的 X 标记。

对铜区域

此功能将对象与铜区域进行比较。因此，您应该确保激活它。如果不这样做，则必须生成 Gerber，然后重建铜区域。

通过布局和布线时采用设计规则

安装过孔和布线时，系统将遵循设置的 DRC 宽度。

典型的电路设计流程

资料来源：维基百科

在路由期间指示 DRC 边界

激活后，轨道的四面都会有一个轮廓。此外，轮廓的直径会因 DRC 设置而异。

为网络设置规则

您可以使用默认规则，也可以通过单击新图标来创建另一个规则。

从右侧选择一个网络；如果要选择多个网络，请按住 CTRL 键。

此外，CTRL 键可以帮助您进行关键字过滤或规则分类过滤。

键盘上的控制键

之后，您可以从设置的规则区域中选择要更改的规则。然后点击网络的应用按钮以应用法律。

最后，点击设置图标以应用您设置的所有规则。

检查 DRC 错误

点击顶部菜单栏，滚动到设计并点击检查 DRC。然后，您必须点击刷新才能使 DRC 工作。

检查设计规则是否可以运行。

请注意，如果您的PCB较大，则检查 DRC 的时间会比较小的 PCB 长。

检查完成后，您可以在 DRC 消息面板中查看设计违规，并对违规对象进行必要的更改。

 DFM

DFM 是指优化电气元件或原理图设计，以快速、低成本地生产它们。（DFM 意味着为制造而设计）。

制造设计主要发生在原理图的设计阶段，因为它很容易，因此降低了制造成本。

相反，DRC 的主要目的是检查是否存在问题。

此外，DRC 并不包含制造或组装 PCB 所需的所有指南。

例如，批处理模式设计规则检查将定义数字电路板上电子元件之间的最小间距。

另一方面，DFM 将决定电路板的设计过程。

因此，当您比较两者时，您会发现 DRC 会发生在 DFM 之后，这意味着 DRC 在某些情况下是 DFM 的子集。

DRC 如何最大限度地减少电路板旋转

不断地通过重新设计来进行 PCB 设计会产生额外的成本。

DRC 增加了原理图设计满足性能需求的机会，并通过减少潜在的重新设计来缩短上市成本。

DRC 检查非常全面，可以捕捉到许多手动检查无法发现的错误。

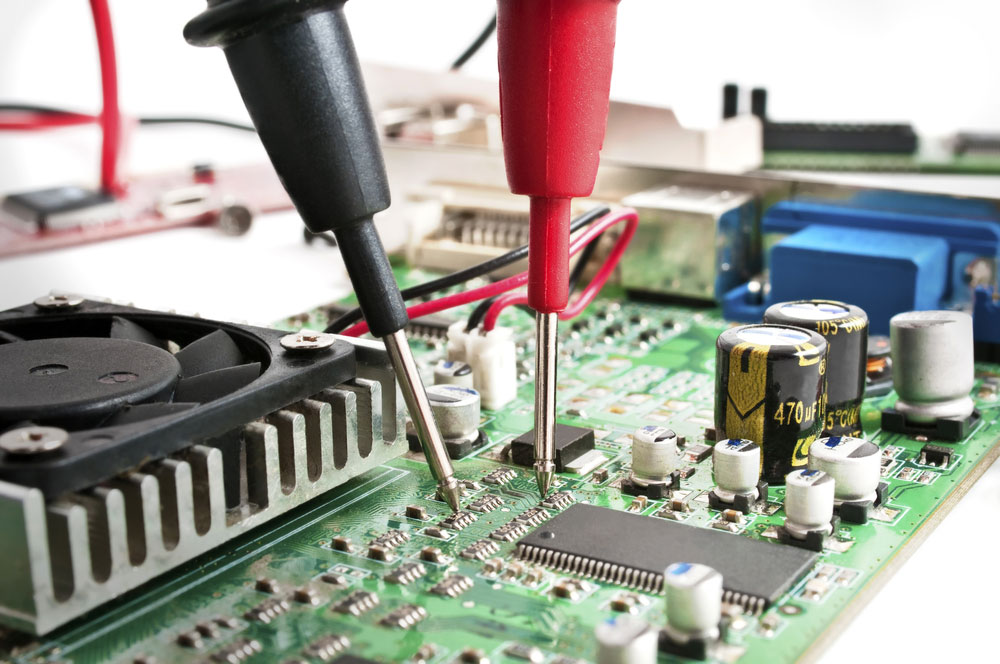

PCB检测

它们包括;

• 信号完整性 (SI)

• 电源完整性(PI)

• 电磁干扰 (EMI)

• 安全检查

主要出于安全目的，电路设计人员建议对所有产品进行模式设计规则检查。

由于 DRC 只检查您的原理图的有效性和正确性，工艺工程师开发了可以在布局和原理图阶段帮助他们的系统。

一个这样的过程是 ERC，全称电气规则检查，用于确认设备符合所有相关规则；

• 跨域电源

• 浮动装置

• 允许的最高系列通过门

请注意，ERC 仅在设计空间中实施时才有效。

结论

这篇文章告诉你什么是设计规则、它的功能、DRC 的类型以及它的重要性。

我们也希望您能清楚地说明 DFM 和 DRC 之间的区别。在我们结束时，请与我们联系以获取有关 DRC 的更多信息。
