PCBA加工组装需要的设备有哪些呢？

在PCBA加工组装过程中，需要使用大量的专业化的机器设备来加工组装PCB，机器设备的使用对PCB加工产品的质量有着不可或缺的作用，本文将探讨PCBA加工组装和制造过程中涉及的所有设备。

PCBA设备：锡膏印刷机

制造商将在焊膏应用过程中将焊膏应用到电路板上。贴膏阶段涉及的设备有：

自动钢网印刷机

在大多数情况下，组装加工商需要将PCB 或SMT 模板来有效地涂抹焊膏。模板包括不锈钢。现如今很多 PCBA组装加工商使用带有激光切割附件的自动模板打印机来创建模板。

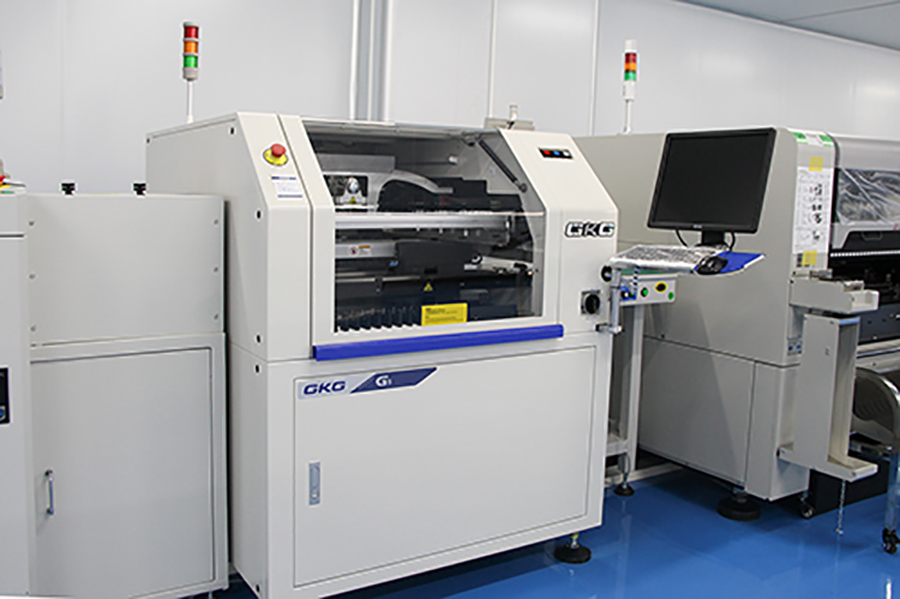

锡膏印刷机

锡膏印刷机负责将锡膏均匀点涂在PCB上。然后，焊膏印刷机将使用刀片将焊膏涂抹并固定到 PCB 的指定区域，这些区域是下一步骤将放置PCB 组件的地方。

焊膏检测 (SPI) 机

焊膏检测机帮助制造商评估焊膏应用过程的精度和质量。这些机器可以非常先进。他们可以检测焊料放置的体积、高度和面积。此外，他们可以捕获焊料沉积物的 2D 和 3D 图像，并将它们与模板进行比较。如果锡膏检测机检测到锡膏有任何问题，制造商将不得不返工锡膏应用。相反，如果没有，电路板可以进入 PCBA 工艺的下一阶段。

PCBA 设备：高速贴片机

制造商将在机械元件放置阶段准备元件（和 PCB），然后再将它们放置在 PCB 上。此阶段最常见的PCBA设备包括：贴片机

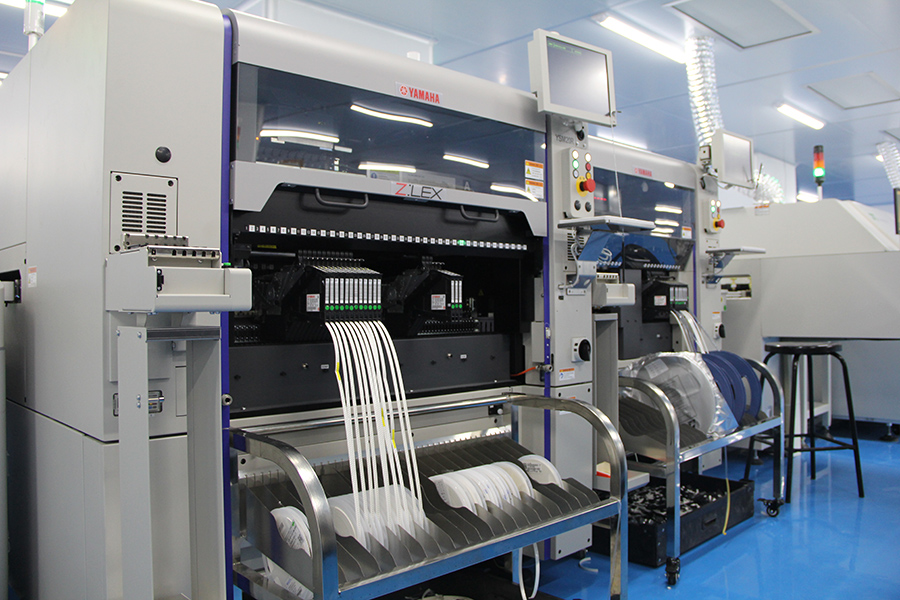

贴片机：

贴片机通过收集组件并将它们精确地放置在 PCB 上来自动化这个过程。这些机器速度快、精度高。因此，他们每小时最多可以放置 3000 件。一旦取放设备在 PCB 上放置了所有必要的组件，它就可以继续进行以下组装过程。

PCBA设备：焊接

用于高频 PCB 组装的两种最流行的焊接技术是波峰焊和回流焊。这个过程涉及焊料、助焊剂、烙铁/焊枪和焊台。对于较小的高精度产品，制造商仍可能使用手动焊接。尽管如此，负责大型生产的制造商使用两种设备中的一种，具体取决于他们选择使用的方法。

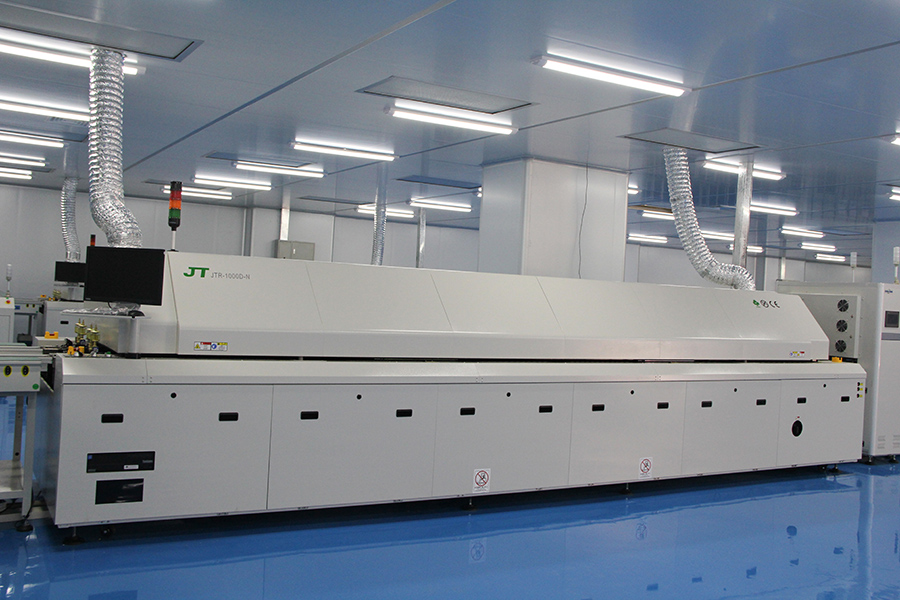

回流焊机

回流焊接仍然是 PCB 组装中最流行的焊接技术。因此，您会在大多数PCB 工厂中找到回流焊机。然而，回流焊机由带有传送带的隧道式烤箱组成。 它将以受控方式加热 PCB。此过程可确保先前应用的焊膏软化和硬化，从而在 PCB 及其组件之间建立可靠的粘合。

PCBA设备：检验

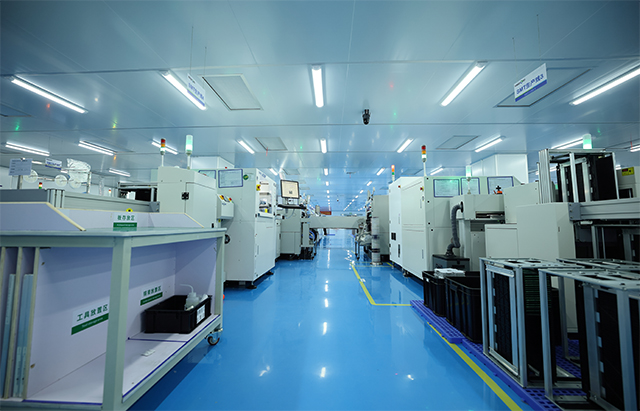

电子车间及检测设备电子车间及检测设备

人工目视检查是不够的，PCB测试是组装过程的一个重要方面。因此，每种 PCB 测试技术都需要自己的一套工具和测试设备。

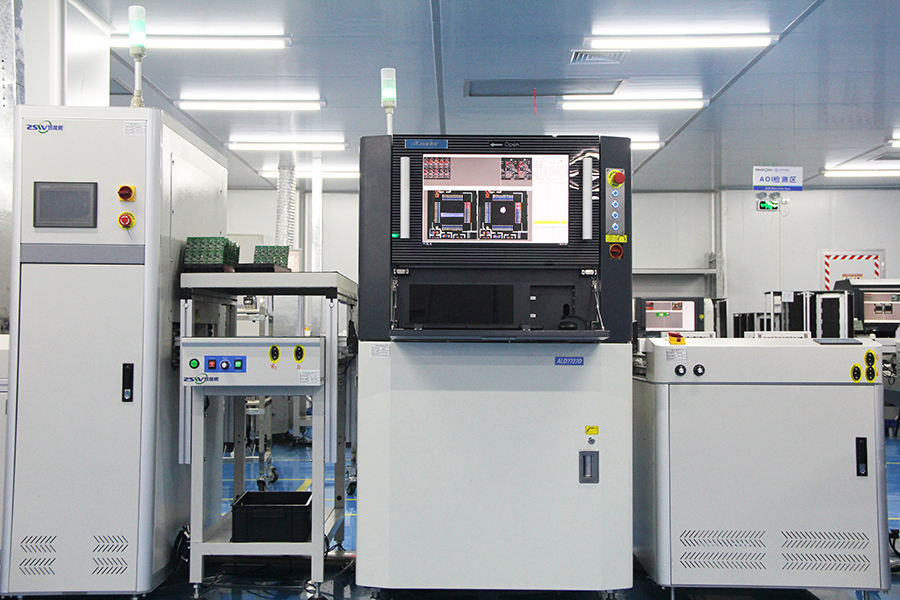

AOI测试仪：

AOI测试仪由计算机、接口和传送带组成。对于大型制作，整个过程可能是自动的。但是，大多数节目都需要操作员将 PCB 放置在传送线上，以便界面可以对其进行处理。然而，操作员通常会监督检查。该接口包含一个高分辨率相机，用于捕获测试 PCB 的图像。它将这些图像提供给计算机，将它们与模板进行比较。如果 PCBA 的结构没有问题，计算机将显示“PASS”。但是，如果发现任何故障，它将显示“FAIL”并提醒操作员。

PCB制造过程是必不可少的。但是，您希望与一家能够验证您的设计完整性并构建最佳 PCB 的公司合作。最好的 PCB 制造商拥有符合您要求和最新行业标准的最新设备。这些规范可能包括 PCB 原型设计和彻底的最终产品检查。快发智造作为专业的PCBA加工组装制造商，拥有最新的 PCBA 设备来满足这些要求并确保生产效率。
