关于LED印刷电路板（PCB）的工作原理、设计及组装加工的方法介绍

随着世界技术的不断发展，LED领域的技术也在不断革新，LED 案例是一个涉及结合两种技术方法的领域，以便在解决预期目的时提出更有效的其他方法。这种 LED PCB 具有长寿和耐用的优点，本文将详细解析关于LED印刷电路板（PCB）的工作原理、设计及组装加工的方法。

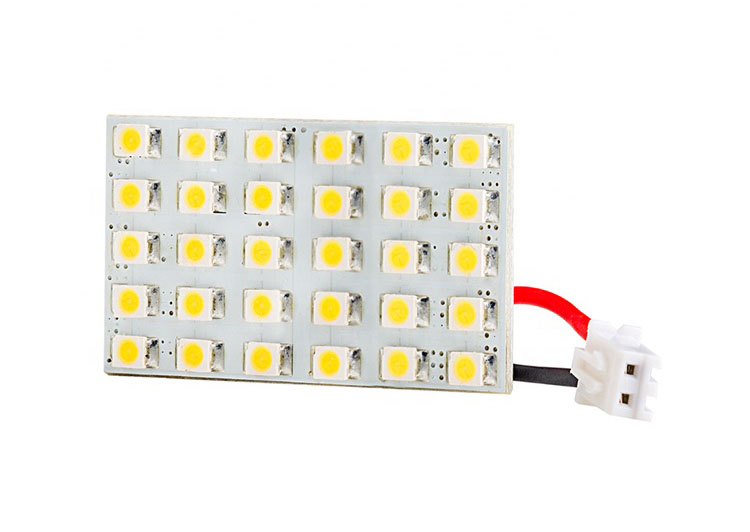

什么是LED印刷电路板（PCB）

这是一种用于在现代LED灯泡等照明器具中照明的 PCB。目前PCB制造的过程中使用的材料是具有非常好的散热功能的金属覆铜。一般来说，我们应该注意单层LED印刷电路板PCB由三层组成，即电路层、陶瓷层和绝缘层。

LED 直接放置在安装它们的电路层中。

从 LED 发出的热量会快速连接到基板层进行散热，这是通过绝缘层完成的，然后通过衬底层消散。

铜、铝和铁是最常用的导热层材料，因为它们很容易获得。

铁芯多用于散热量大的电机高端PCB。

LED印刷电路板PCB工作原理

LED安装在电路层表面，PCB工作时产生的热量通过绝缘层快速传递到金属基层，然后将这些热量通过金属基层传递出去，以达到器件散热的目的。

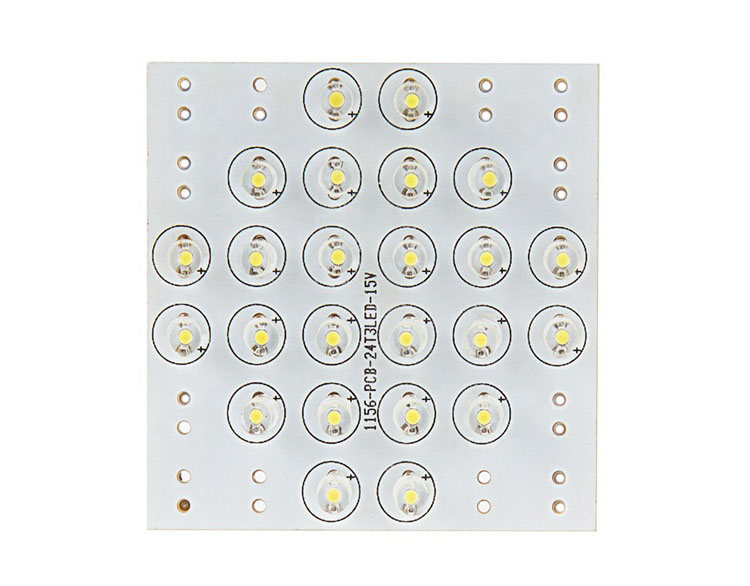

LED PCB的类型

单层 LED PCB

这由衬底层和导电层组成。阻焊层与丝网印刷一起为这些层提供保护功能，这种类型的 LED PCB 背面没有任何电路层，它们的结构非常薄，而且非常失重。

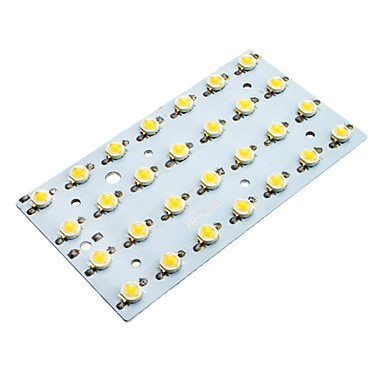

双层LED PCB

当您与单层 PCB 进行比较时，您会发现它有两个铜层，这显然使它们更重，因为导电层的数量也增加到了两个。双层PCB很耐用，因为这种类型的电路层可以承受所施加的高电流，并且具有最佳的散热机制。

LED PCB的组装方法

如果是 LED PCB，则可以在组装中采用两种组装方法。这些方法用于将组件连接到板上，分别是：

（1）表面贴装组件

这种方法涉及将电子元件直接安装到电路板铜层中。该过程高度自动化，提供灵活的连接，并为高密度连接提供空间，它们在需要高连接和精度的电路中发挥重要作用。

（2）通孔组装

这种方法涉及在 PCB 板上钻孔，然后使用长引线将组件安装到孔中，然后焊接并填充助焊剂，该过程涉及大量检查，以确保实现高精度和有效性，这种方法可以提供坚固耐用的板子。

设计 LED PCB 时的注意事项

理想的电路板PCB设计：您必须弄清楚应该采用哪种理想的电路板设计。在工程中，一切都从设计开始。

选择正确的方向：当我们谈论方向时，我们关注的是如何实现电路从一端到另一端的流动，数据和电流在电路中流动的方式就是我们所说的方向。

元件放置：除了电路和明显的 LED 之外，还有许多其他组件构成了印刷电路板。这些元件包括电阻器、电容器等，元件的放置应避免电路板的焊料侧，因为焊料位于电路板通孔侧的后面。

净宽设计的定义：由于电路中消耗的电流不同，设计路径会随着走线的大小而变化，这也会影响此设计结果的净宽度。

成本优化和预算问题：这就是设计PCB的总体预算将如何上升。因此，在提出LED 印刷电路板PCB时也必须考虑这一点。

LED 印刷电路板PCB的应用领域

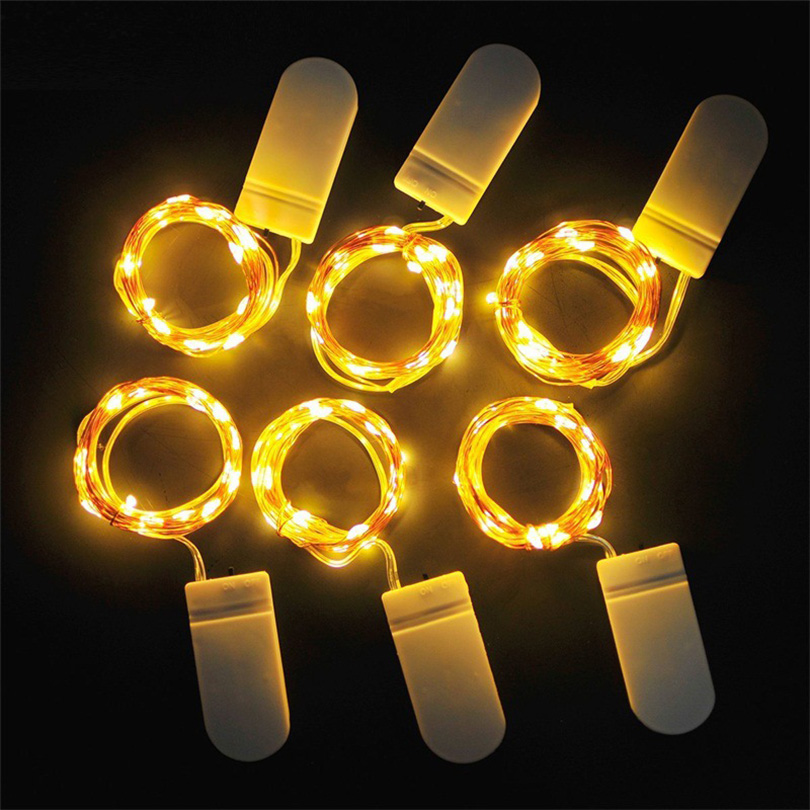

消费类照明

这是 LED PCB 的常见应用之一，它们在从闪光灯、灯、聚光灯、灯笼到太阳能照明应用的消费类照明中得到了极大的应用。

消费类电子产品

LED 也正在成为电子设备中的常见应用，例如计算机键盘背光源。其他采用这项技术的设备是智能手机、平板电脑和电视。

电信

电信显示器和指示器使用 LED PCBS，因为它们的耐用性、传热能力和使用寿命长，因为电信小工具会产生大量热量。

交通

LED 在交通和运输行业有很多用途，从停车灯到汽车本身。在汽车中，可以在前灯、雾灯、刹车灯、倒车灯和指示灯中找到这种 PC。高速公路隧道照明也使用这种技术。现代路灯系统是使用 LED PCB 完成的。

医疗领域

用于医疗检查和手术的医疗照明和医疗设备照明经常使用这种类型的LED PCB。

总结：
