关于高密度HDIPCB印刷线路板详细解析

印刷电路板是一种塑料，用于放置、层压和固定电气和电子元件。在现代，电子元件和设备的复杂性不断增加，这也导致对更复杂的 PCB 的高需求可以实现这一目标。这种已在市场上推出的PCB板包括 HDI、刚挠结合板、铝包板、埋地板和盲板。

有这么多 PCB 类型的列表，设计师可以为任何类型的电子项目选择，从单层 PCB 到其他复杂类型，如多层 PCB。通常，最简单的 PCB 类型包含铜线以及电路板一侧的元件和组件之间的互连。这些类型的板分为单面板或单层板。但是，还有其他类型的电路板很复杂，需要复杂的方法来进行设计。这些板可能是双层的，甚至是多层的。

多层板是如此复杂，需要先进的技术来制造。这就是 HDI 板发挥作用的地方。HDI 代表高密度互连板。在处理高密度互连板时，我们专注于更高的布线密度、更小的通孔、更薄的空间和更高的焊盘密度。这种类型的电路板比典型的电路板有很多优点。

HDI板的定义

PCB由互连并固定在其上的组件组成。组件通过在板上布线来连接。布线采用轨道和走线的形式。一些电路板每单位面积的布线容量密度很小，而另一些电路板每单位面积的布线容量密度很高。HID是高密度连接板的缩写，与普通PCB相比，每单位面积的布线容量密度高。

这些电路板非常特别，因为它们具有比普通电路板更精细的线条、微小的过孔和更高的焊盘连接密度。一个好的 HDI PCB 应该具有以下一项或全部；

盲孔和埋孔

微道

积层层压

高信号性能的考虑

HDI 板非常紧凑，带有小通孔、微通孔、空间、焊盘和铜迹线。

HDI PCB 的变化。

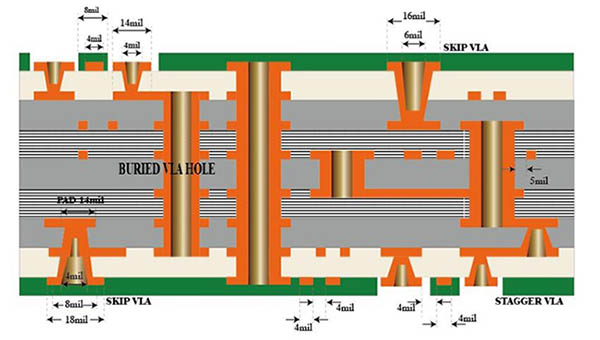

HDI PCB 使用通孔和激光钻孔微通孔来连接不同多层之间的组件。微孔是提供连接的首选，因为它们在空间利用方面更小且非常有效。我们至少有五种通孔和微通孔可用于制造 HDI PCB 的过程。

堆叠过孔

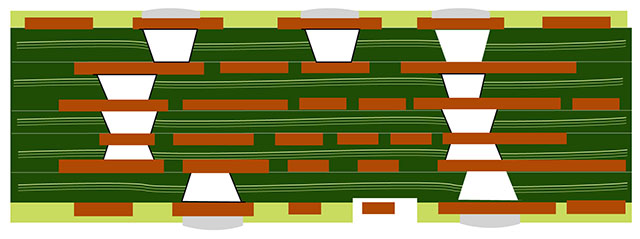

这可以是埋孔或盲孔，它们具有连接印刷电路板不同层之间的电路的非常重要的功能，在这种情况下跨越三个或更多电路层，如下图所示；

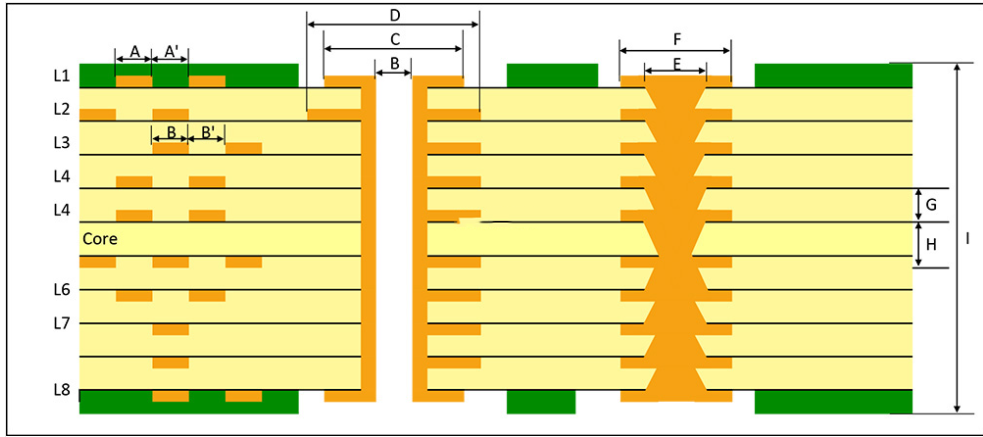

HDI PCB，HDI 板的定义，HID PCB 的变化，堆叠通孔，堆叠微孔，交错通孔，交错微孔，焊盘中通孔，HDI 结构，积层结构，任何层互连技术，HBI 印刷电路板的优点，常见用途HDI 板、医疗保健、航空航天和军事、汽车工业、数字设备。

HDI PCB 的优势：

人类发展指数结构

HDI的制造主要使用两种结构；

构建结构和任意层结构

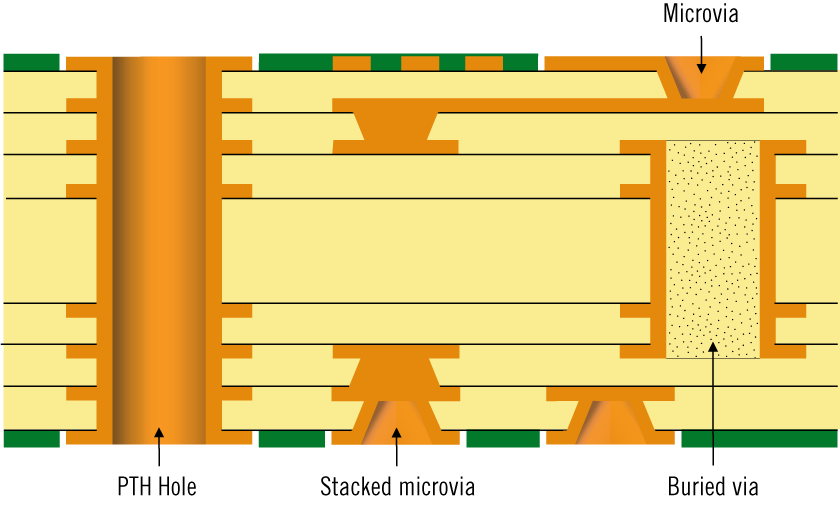

构建结构

这是高密度互连PCB的基本结构，使用手动机械钻孔和激光钻孔。

第一步是磁芯的层压，使用机械钻孔进行钻孔，在最终填充之前进行电镀。

微孔被添加到核心，然后钻孔，填充，整个过程重复。

N- buildup 结构由公式 N+C+N 组成，其中 N 和 C 分别代表核心和核心每侧的微孔数量。

HDI PCB，HDI 板的定义，HID PCB 的变化，堆叠通孔，堆叠微孔，交错通孔，交错微孔，焊盘中通孔，HDI 结构，积层结构，任何层互连技术，HDI 印刷电路板的优点，常见用途HDI 板、医疗保健、航空航天和军事、汽车工业、数字设备、HBI PCB 的优势HDI PCB，HDI 板的定义，HID PCB 的变化，堆叠通孔，堆叠微孔，交错通孔，交错微孔，焊盘中通孔，HDI 结构，积层结构，任何层互连技术。

这项技术在智能手机和平板电脑制造中具有重要意义。除此之外，它们在笔记本电脑和台式电脑中也非常有用。以下是 HDI PCB 的巨大优势；

更紧凑的设计；当我们看到高密度互连PCB时，我们会意识到该板具有非常高强度的电路网络连接特性。这种高强度意味着，电路板实际上占用的物理空间更少。利用盲孔和埋孔等设计功能使设计人员能够提出更紧凑的构建，这将使 HDI 电路非常通用。

可靠性：HDI 板设计中采用的连接性（例如使用盲孔和埋孔）使它们在物理上更加可靠。这是因为这种类型的连接不太可能受到损害。

更轻的材料：使用的材料非常轻且凉爽。传统和其他 PCB 使用不同种类的材料，但常见的一种是铜、铝、玻璃纤维和其他可能被证明是大块的金属的组合。HDI 板并非如此。

更清晰的信号：由于这些类型的 PCB 具有更紧凑的系统，因此结果是信号的传输距离非常短，因此避免了长距离传输带来的很多干扰。这一优势使信号丰富，它们的目的地不受干扰，因此电路板的性能更加清晰。

低功耗：这些类型的电路板具有大量晶体管，并且信号传播的距离也很短。这些特性在降低这类电路板的功耗方面发挥了更大的作用。

HDI板的常见用途，这些类型的电路板已在现代技术世界中找到了许多使用领域。让我们来看看高密度互连板使用的几个领域；

医疗健康领域：

由于HDI的尺寸较小，医疗设计师对这种类型的产生了极大的兴趣。医疗设备与HDI兼容，因为它们非常小并且可以装入其中，例如植入物和成像设备中。该设备在治疗疾病方面发挥着非常重要的作用，因此必须使用需要较少干预的较小芯片。让我们以植入心脏的心脏起搏器为例，以调节心脏位的速度。起搏器应该非常小，因此 HDI 提供了可以解决起搏器大小问题的电路板。另一个很好的例子是通过人体结肠进行结肠检查的结肠镜检查。

HDI PCB，HDI 板的定义，HID PCB 的变化，堆叠通孔，堆叠微孔，交错通孔，交错微孔，焊盘中通孔，HDI 结构，积层结构，任何层互连技术，HBI 印刷电路板的优点，常见用途HDI 板、医疗保健、航空航天和军事、汽车工业、数字设备、HBI PCB 的优势

航空航天和军事

军事使用战略装备，例如导弹和其他一些国防通信设备。该设备在其电路板中使用 HDI 技术，因为它是唯一有效的可用方法。航空航天技术发生了更大的变化，HDI 始终提供所需的解决方案。无线电话和跟踪器等通信设备的尺寸变得非常小，这是由于 HDI 板的太多微小层的参与。

汽车行业

汽车和其他汽车制造商爱上 HDI 板仅仅是因为有了这种类型的板，您可以确保获得更大的发现和创新。该板可以节省更多的车辆空间，并且还具有相同车辆的更高性能。具体来说，特斯拉使用 HDI 技术来运行电动汽车系统，这有助于延长系统的电池寿命。其他驾驶员助手，如摄像头、桌子等，可以安装在仪表板上，没有太多问题。

HDI PCB，HDI板的定义，HID PCB 的变化，堆叠通孔，堆叠微孔，交错通孔，交错微孔，焊盘中通孔，HDI 结构，积层结构，任何层互连技术，HBI 印刷电路板的优点，常见用途HDI 板、医疗保健、航空航天和军事、汽车工业、数字设备、HBI PCB的优势

数字设备

让我们将今天的智能手机等数字设备与 10 年前的设备进行比较，您会注意到尺寸、厚度和重量都有很大的改进。这已通过在该区域使用 HDI 板而成为可能。更薄、更兼容的智能手表也是 HDI 板的产物。

HDI PCB印刷线路板的优点：

紧凑的设计：毛刺和盲孔微孔的战略性使用使电路板紧凑，这导致间距。

高可靠性：堆叠通孔的首选使用使电路板具有抵御恶劣环境条件的超级屏蔽。

非凡的多功能性：该板非常适合重量、尺寸和性能需要考虑的情况。

具有成本效益：6 层标准 PCB 的功能可以简化为 4 层 HDI 板，而不会改变其预期用途。

更好的信号完整性：过孔、焊盘和盲板技术是 HDI 中最常用的技术，它还具有非常短的紧凑型卡车或走线，这减少了信号受到外力干扰的机会，从而实现了非常高的信号完整性。
